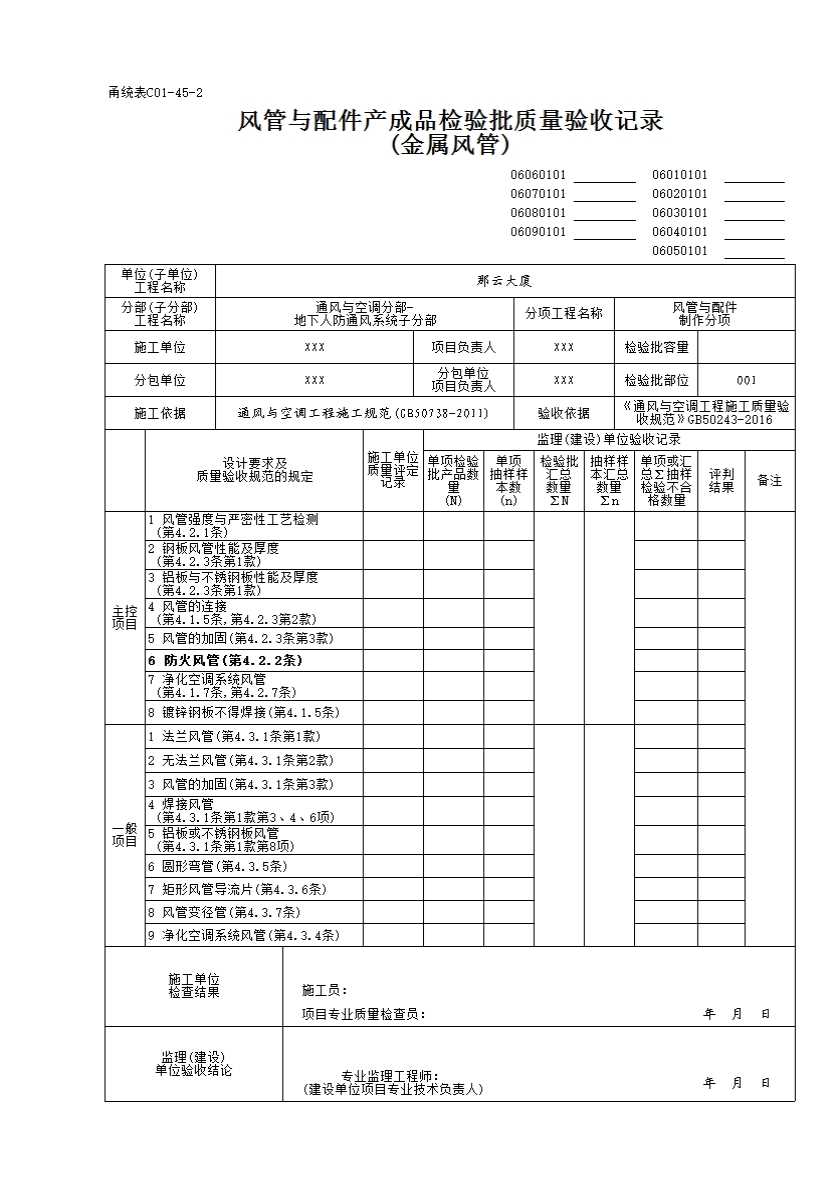

填写说明

一、填写依据
《通风与空调工程施工质量验收规范》GB50243-2016。
二、检验批划分
    按材料、加工工艺、系统类别划分检验批。
4.1一般规定
4.1.5 镀锌钢板及含有各类复合保护层的钢板应采用咬口连接或铆接，不得采用焊接连接。
4.1.7 净化空调系统风管的材质应符合下列规定：
    1 应按工程设计要求选用。当设计无要求时，宜采用镀锌钢板，且镀锌层厚度不应小于lOOg/。
    2 当生产工艺或环境条件要求采用非金属风管时，应采用不燃材料或难燃材料，且表面应光滑、平整、不产尘、不易霉变。

4.2主控项目
4.2.1 风管加工质量应通过工艺性的检测或验证，强度和严密性要求应符合下列规定：
    1 风管在试验压力保持5min及以上时，接缝处应无开裂，整体结构应无永久性的变形及损伤。试验压力应符合下列规定：
     1)低压风管应为1.5倍的工作压力；
     2)中压风管应为1.2倍的工作压力，且不低于750Pa；
     3)高压风管应为1.2倍的工作压力。

    2 矩形金属风管的严密性检验，在工作压力下的风管允许漏风量应符合表4.2.1的规定。

    3 低压、中压圆形金属与复合材料风管，以及采用非法兰形式的非金属风管的允许漏风量，应为矩形金属风管规定值的50%。
    4 砖、混凝土风道的允许漏风量不应大于矩形金属低压风管规定值的1.5倍。
    5 排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的规定，N1～N5级净化空调系统风管的严密性应符合高压风管的规定。
    6 风管系统工作压力绝对值不大于l25Pa的微压风管，在外观和制造工艺检验合格的基础上，不应进行漏风量的验证测试。
    7 输送剧毒类化学气体及病毒的实验室通风与空调风管的严密性能应符合设计要求。
    8 风管或系统风管强度与漏风量测试应符合本规范附录C的规定。
    检查数量：按I方案。
    检查方法：按风管系统的类别和材质分别进行，查阅产品合格证和测试报告，或实测旁站。
4.2.2 防火风管的本体、框架与固定材料、密封垫料等必须采用不燃材料，防火风管的耐火极限时间应符合系统防火设计的规定。
    检查数量：全数检查。
    检查方法：查阅材料质量合格证明文件和性能检测报告，观察检查与点燃试验。
4.2.3 金属风管的制作应符合下列规定：
    1 金属风管的材料品种、规格、性能与厚度应符合设计要求。当风管厚度设计无要求时，应按本规范执行。钢板风管板材厚度应符合表4.2.3-1的规定。镀锌钢板的镀锌层厚度应符合设计或合同的规定，当设计无规定时，不应采用低于80g/板材；不锈钢板风管板材厚度应符合表4.2.3-2的规定；铝板风管板材厚度应符合表4.2.3-3的规定。

    2 金属风管的连接应符合下列规定：
     1)风管板材拼接的接缝应错开，不得有十字形拼接缝。
     2)金属圆形风管法兰及螺栓规格应符合表4.2.3-4的规定，金属矩形风管法兰及螺栓规格应符合表4.2.3-5的规定。微压、低压与中压系统风管法兰的螺栓及铆钉孔的孔距不得大予150mm,高压系统风管不得大于lOOmm。矩形风管法兰的四角部位应设有螺孔。
     3)用于中压及以下压力系统风管的薄钢板法兰矩形风管的法兰高度，应大于或等于相同金属法兰风管的法兰高度。薄钢板法兰矩形风管不得用于高压风管。

    3 金属风管的加固应符合下列规定：
     1)直咬缝圆形风管直径大于或等于800mm．且管段长度大于l250mm或总表面积大于4时，均应采取加固措施。用于高压系统的螺旋风管，直径大于2000mm时应采取加固措施。
     2)矩形风管的边长大于630mm，或矩形保温风管边长大于800mm．管段长度大于1250mm；或低压风管单边平面面积大于1.2，中、高压风管大干1.0，均应有加固措施。
     3)非规则椭圆形风管的加固应按本条第2款的规定执行。
    检查数量：按I方案。
    检查方法：尺量、观察检查。
4.2.7 净化空调系统风管的制作应符合下列规定：
    l 风管内表面应平整、光滑，管内不得设有加固框或加固筋。
2 风管不得有横向拼接缝。矩形风管底边宽度小于或等于900mm时，底面不得有拼接缝；大于900mm且小于或等于1800mm时，底面拼接缝不得多于1条；大于l800mm且小于或等于2700mm时，底面拼接缝不得多于2条。
3 风管所用的螺栓、螺母、垫圈和铆钉的材料应与管材性能相适应，不应产生电化学腐蚀。
    4 当空气洁净度等级为N1级～N5级时，风管法兰的螺栓及铆钉孔的间距不应大于80mm；当空气洁净度等级为N6级～N9级时，不应大于l20mm。不得采用抽芯铆钉。
    5 矩形风管不得使用S形插条及直角形插条连接。边长大于lOOOmm的净化空调系统风管，无相应的加固措施，不得使用薄钢板法兰弹簧夹连接。
    6 空气洁净度等级为Nl级～N5级净化空调系统的风管，不得采用按扣式咬口连接。
    7 风管制作完毕后，应清洗。清洗剂不应对人体、管材和产品等产生危害。
    检查数量：按I方案。
    检查方法：查阅材料质量合格证明文件和观察检查，白绸布擦拭。
4.3一般项目
4.3.1 金属风管的制作应符合下列规定：
    1 金属法兰连接风管的制作应符合下列规定：
     1)风管与配件的咬口缝应紧密、宽度应一致、折角应平直、圆弧应均匀，且两端面应平行。风管不应有明显的扭曲与翘角，表面应平整，凹凸不应大于lOmm。
     2)当风管的外径或外边长小于或等于300mm时，其允许偏差不应大于2mm；当风管的外径或外边长大于300mm时，不应大于3mm。管口平面度的允许偏差不应大于2mm；矩形风管两条对角线长度之差不应大于3mm，圆形法兰任意两直径之差不应大于3mm。
     3)焊接风管的焊缝应饱满、平整，不应有凸瘤、穿透的夹渣和气孔、裂缝等其他缺陷。风管目测应平整，不应有凹凸大于lOmm的变形。
     4)风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞。法兰外径或外边长及平面度的允许偏差不应大于2mm。同一批量加工的相同规格法兰的螺孔排列应一致，并应具有互换性。
     5)风管与法兰采用铆接连接时，铆接应牢固，不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，宽度应一致，且不应小于6mm；缝及矩形风管的四角处不应有开裂与孔洞。
     6)风管与法兰采用焊接连接时，焊缝应低于法兰的端面。除尘系统风管宜采用内侧满焊，外侧间断焊形式。当风管与法兰采用点焊固定连接时，焊点应融合良好，间距不应大于lOOmm；法兰与风管应紧贴，不应有穿透的缝隙与孔洞。
     7)镀锌钢板风管表面不得有10%以上的白花、锌层粉化等镀锌层严重损坏的现象。
     8)当不锈钢板或铝板风管的法兰采用碳素钢材时，材料规格应符合本规范第4.2.3条的规定，并应根据设计要求进行防腐处理；铆钉材料应与风管材质相同，不应产生电化学腐蚀。
    2 金属无法兰连接风管的制作应符合下列规定：
     1)圆形风管无法兰连接形式应符合表4.3.1-1的规定。矩形风管无法兰连接形式应符合表4.3.1-2的规定。

     2) 矩形薄钢板法兰风管的接口及附件，尺寸应准确，形状应规则，接口应严密；风管薄钢板法兰的折边应平直，弯曲度不应大于5‰。弹性插条或弹簧夹应与薄钢板法兰折边宽度相匹配，弹簧夹的厚度应大于或等于1mm，且不应低于风管本体厚度。角件与风管薄钢板法兰四角接口的固定应稳固紧贴，端面应平整，相连处的连续通缝不应大于2mm；角件的厚度不应小于1mm及风管本体厚度。薄钢板法兰弹簧夹连接风管，边长不宜大于1500mm。当对法兰采取相应的加固措施时，风管边长不得大于2000mm。
     3) 矩形风管采用C型、S型插条连接时，风管长边尺寸不应大于630mm。插条与风管翻边的宽度应匹配一致，允许偏差不应大于2mm。连接应平整严密，四角端部固定折边长度不应小于20mm。
     4) 矩形风管采用立咬口、包边立咬口连接时，立筋的高度应大于或等于同规格风管的角钢法兰高度。同一规格风管的立咬口、包边立咬口的高度应一致，折角应倾角有棱线、弯曲度允许偏差为5‰，咬口连接铆钉的间距不应大于l50mm，间隔应均匀；立咬口四角连接处补角连接件的铆固应紧密，接缝应平整，且不应有孔洞。
     5) 圆形风管芯管连接应符合表4.3.1-3的规定。

     6)非规则椭圆风管可采用法兰与无法兰连接形式，质量要求应符合相应连接形式的规定。
    3 金属风管的加固应符合下列规定：
     1)风管的加固可采用角钢加固、立咬口加固、楞筋加固、扁钢内支撑、螺杆内支撑和钢管内支撑等多种形式(图4.3.1)。

     2)楞筋（线）的排列应规则，间隔应均匀，最大间距应为300mm，板面应平整，凹凸变形（不平度）不应大于lOmm。
     3)角钢或采用钢板折成加固筋的高度应小于或等于风管的法兰高度，加固排列应整齐均匀。与风管的铆接应牢固，最大间隔不应大于220mm；各条加箍筋的相交处，或加箍筋与法兰相交处宜连接固定。
     4)管内支撑与风管的固定应牢固，穿管壁处应采取密封措施。各支撑点之间或支撑点与风管的边沿或法兰间的距离应均匀，且不应大于950mm。
     5)当中压、高压系统风管管段长度大于1250mm时，应采取加固框补强措施。高压系统风管的单咬口缝，还应采取防止咬口缝胀裂的加固或补强措施。
    检验数量：按Ⅱ方案。
检验方法：观察和尺量检查。
4.3.4 净化空调系统风管除应符合本规范第4.3.1条的规定外，尚应符合下列规定：
    1 咬口缝处所涂密封胶宜在正压侧。
    2 镀锌钢板风管的咬口缝、折边和铆接等处有损伤时，应进行防腐处理。
    3 镀锌钢板风管的镀锌层不应有多处或10%表面积的损伤、粉化脱落等现象。
    4 风管清洗达到清洁要求后，应对端部进行密闭封堵，并应存放在清洁的房间。
    5 净化空调系统的静压箱本体、箱内高效过滤器的固定框架及其他固定件应为镀锌、镀镍件或其他防腐件。
    检查数量：按Ⅱ方案。
    检验方法：观察检查。
4.3.5 圆形弯管的曲率半径和分节数应符合表4.3.5的规定。圆形弯管的弯曲角度及圆形三通、四通支管与总管夹角的制作偏差不应大于3°。

    检验数量：按Ⅱ方案。
    检验方法：观察和尺量检查。
4.3.6 矩形风管弯管宜采用曲率半径为一个平面边长，内外同心弧的形式。当采用其他形式的弯管，且平面边长大于500mm时，应设弯管导流片。
    检验数量：按Ⅱ方案。
    检验方法：观察和尺量检查。
4.3.7 风管变径管单面变径的夹角不宜大于30°，双面变径的夹角不宜大于60°。圆形风管支管与总管的夹角不宜大于60°。
    检查数量：按Ⅱ方案。
    检查方法：尺量及观察检查。
