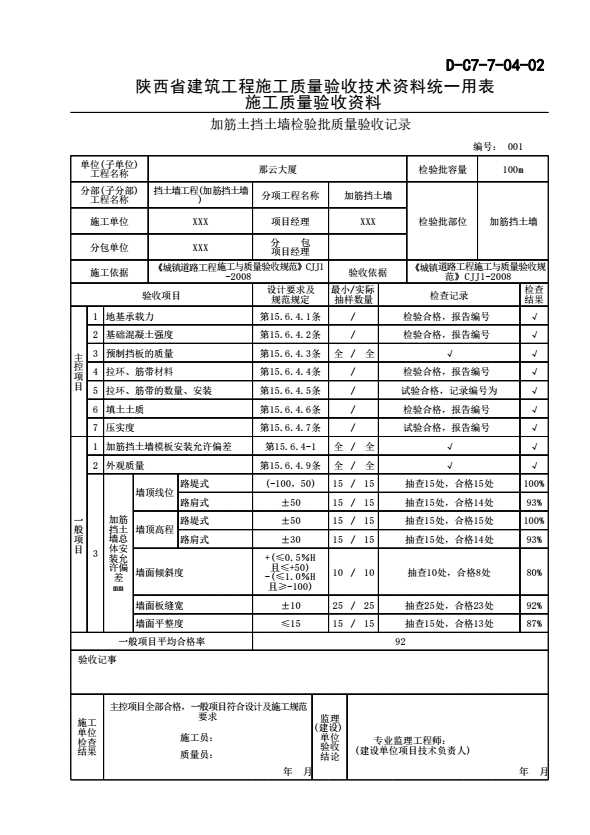

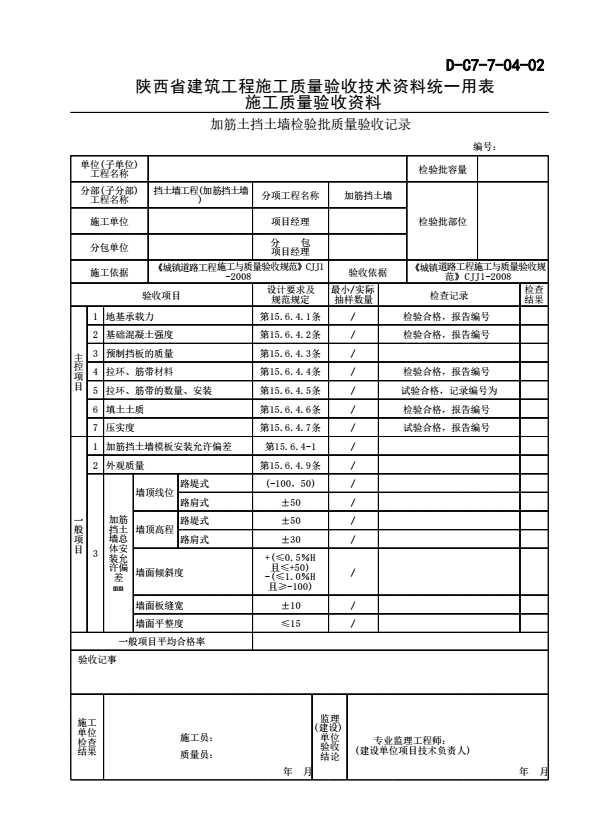

D-C7-7-04-02_加筋挡土墙检验批质量验收记录
15．6. 4 加筋挡土墙质量检验应符合下列规定：
一、主 控 项 目
15.6.4.1 地基承载力应符合设计要求。
检查数量和检验方法应符合本规范第15．6．1条第1款的规定。
15.6.1.1 地基承载力应符合设计要求。
检查数量：每道挡土墙基槽抽检3点。
检验方法：查触(钎)探检测报告、隐蔽验收记录。
15.6.4.2 基础混凝土强度应符合设计要求。
检查数量和检验方法应符合本规范第15．6．1条第2款的规定。
15.6.1.2 钢筋品种和规格、加工、成型、安装与混凝土强度应符合本规范第14．5. l条的有关规定。
15.6.4.3 预制挡墙板的质量应符合设计要求。
检查数量和检验方法应符合本规范第15．6．2条的有关规定。
15.6.4.4 拉环、筋带材料应符合设计要求。
检查数量：每品种、每检验批。
检验方法：查检验报告。
15.6.4.5 拉环、筋带的数量、安装位置应符合设计要求，且粘接牢固。
检查数量：全部。
检验方法：观察、抽样，查试验记录。
15.6.4.6 填土土质应符合设计要求。
检查数量：全部。
检验方法：观察、土的性能鉴定。
15.6.4.7 压实度应符合设计要求。
检查数量：每压实层、每500m2取1点，不足500m2取l点。
检验方法：环刀法、灌水法或灌砂法。
二、一 般 项 目
15.6.4.8 加筋土挡土墙板安装允许偏差应符合表15．6．4-1的规定。
表15．6．4-1 加筋土挡土墙板安装允许偏差
|
项目 |
允许偏差 |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
每层顶面高程（mm） |
±10 |
20m |
4组板 |
用水准仪测量 |
|
轴线偏位（mm） |
≤10 |
3 |
用经纬仪测量 |
|
|
墙面板垂直度或坡度 |
0～-0. 5%H① |
3 |
用垂线或坡度板量 |
|
15.6.4.9 墙面板应光洁、平顺、美观无破损，板缝均匀，线形顺畅，沉降缝上下贯通顺直，泄水孔通畅。
检查数量：全数检查。
检验方法：观察。
注：1 墙面板安装以同层相邻两扳为一组；
2 表中H为挡±墙板高度；
3 ①示垂直度，“十”指向外，“—”指向内。
15.6.4.10 加筋土挡土墙总体允许偏差应符合表15．6．4-2的规定。
表15．6．4-2 加筋土挡土墙总体允许偏差
|
项目 |
允许偏差 |
检验频率 |
检验方法 |
||
|
范围（m） |
点数 |
||||
|
墙顶线位 |
路堤式（mm） |
-100 |
20 |
3 |
用20m线和钢尺量见注① |
|
路肩式（mm） |
±50 |
||||
|
墙顶高程 |
路堤式（mm） |
±50 |
3 |
用水准仪测量 |
|
|
路肩式（mm） |
±30 |
||||
|
墙面倾斜度 |
十(≤0. 5%H)① |
2 |
用垂线或坡度板量 |
||
|
墙面板缝宽（mm） |
±10 |
5 |
用钢尺量 |
||
|
墙面平整度（mm） |
≤15 |
3 |
用2m直尺、塞尺量 |
||
注：l ①示墙面倾斜度“十”指向外、“—”指向内；
2 表中H为挡墙板高度。
15.6.4.11 栏杆质量应符合本规范第15．6．1条的有关规定。
15.6.1.7 预制混凝土栏杆允许偏差应符合表15. 6．1-2的规定。
表15. 6．1-2 预制混凝土栏杆允许偏差
|
项目 |
允许偏差 |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
断面尺寸(mm) |
符合设计规定 |
每件（每类型）抽查10%，且不少于5件 |
1 |
观察、用钢尺量 |
|
柱高（mm) |
0 |
1 |
用钢尺量 |
|
|
侧向弯曲 |
≤L/750 |
1 |
沿构件全长拉线量最大矢高 |
|
注：表中H为挡土墙板高度。
