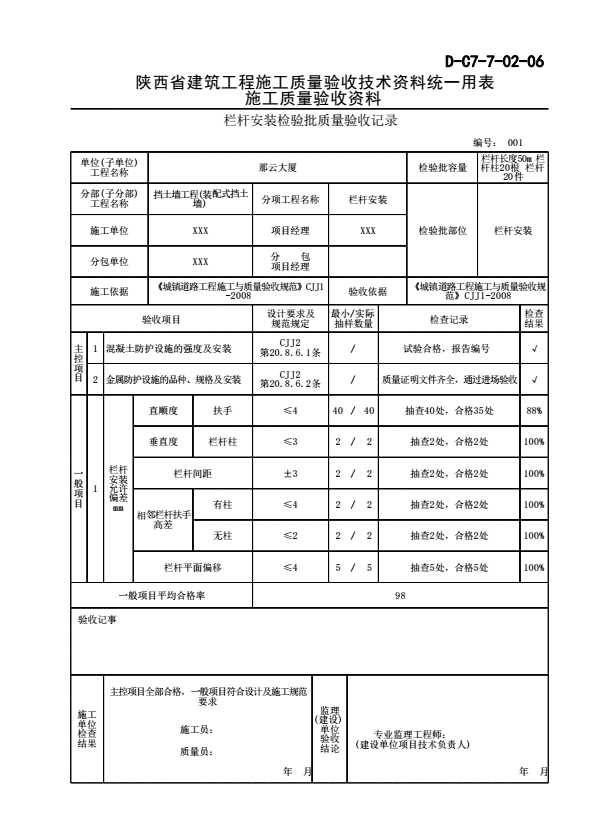

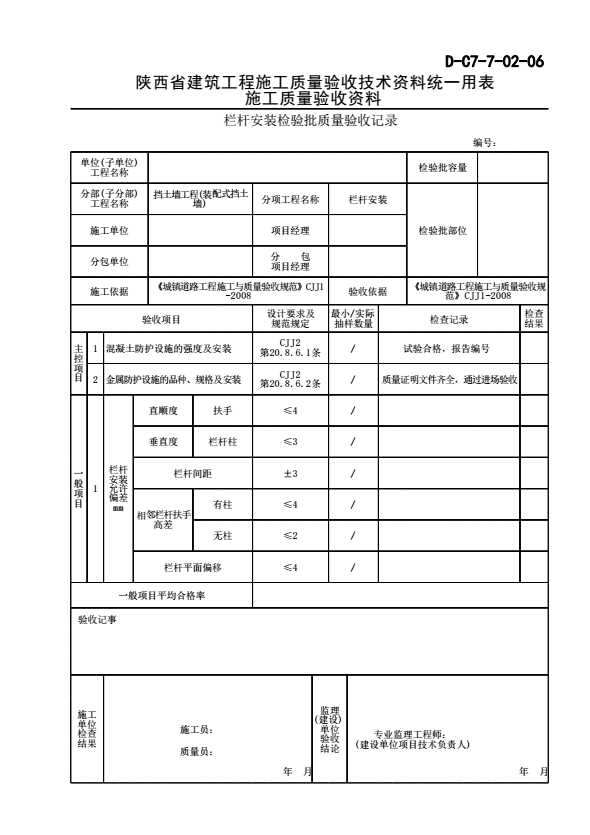

D-C7-7-02-06_栏杆安装检验批质量验收记录
一、主控项目
第20.8.6条第1款混凝土栏杆、防撞护栏、防撞墩、隔离墩的强度应符合设计要求，安装必须牢固、稳定。
检查数量:全数检查。
检查方法:观察、检查混凝土试件强度试验报告。
第20.8.6条第2款金属栏杆、防护网的品种、规格应符合设计要求，安装必须牢固。
检查数量:全数检查。
检查方法:观察、用钢尺量、检查产品合格证、检查进场检验记录、用焊缝量规检查。
二、一般项目
第15.6.1条第8款栏杆安装允许偏差应符合表15．6．1-3的规定。
表15．6．1-3 栏杆安装允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
直顺度 |
扶手 |
≤4 |
每跨侧 |
1 |
用10m线和钢尺量 |
|
垂直度 |
栏杆柱 |
≤3 |
每柱（抽查10%） |
2 |
用垂线和钢尺量，顺、横桥轴方向各1点 |
|
栏杆间距 |
±3 |
每柱（抽查10%） |
1 |
用钢尺量 |
|
|
相邻栏杆扶手高差 |
有柱 |
≤4 |
每处（抽查10%） |
||
|
无柱 |
≤2 |
||||
|
栏杆平面偏位 |
≤4 |
每30m |
1 |
用经纬仪和钢尺量 |
|
注：现场浇筑的栏杆、扶手和钢结构栏杆、扶手的允许偏差可参照本款办理。
