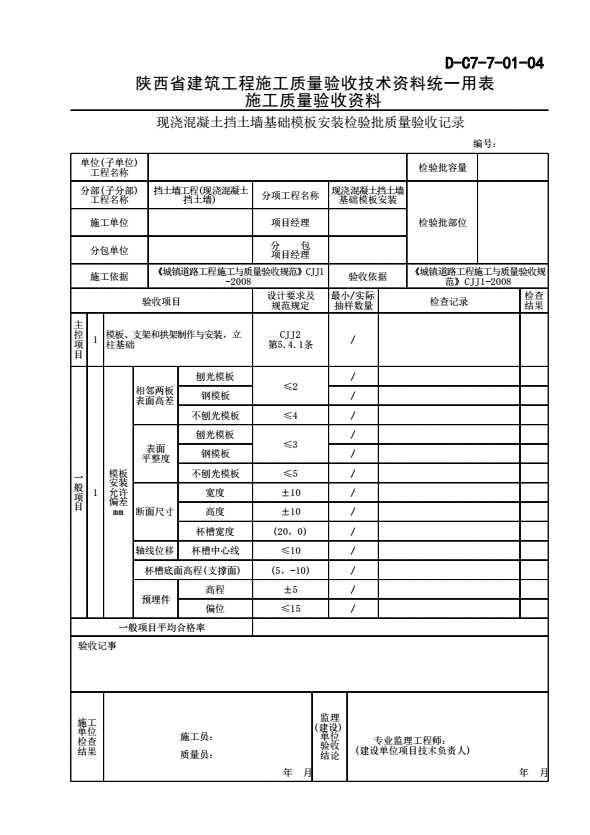

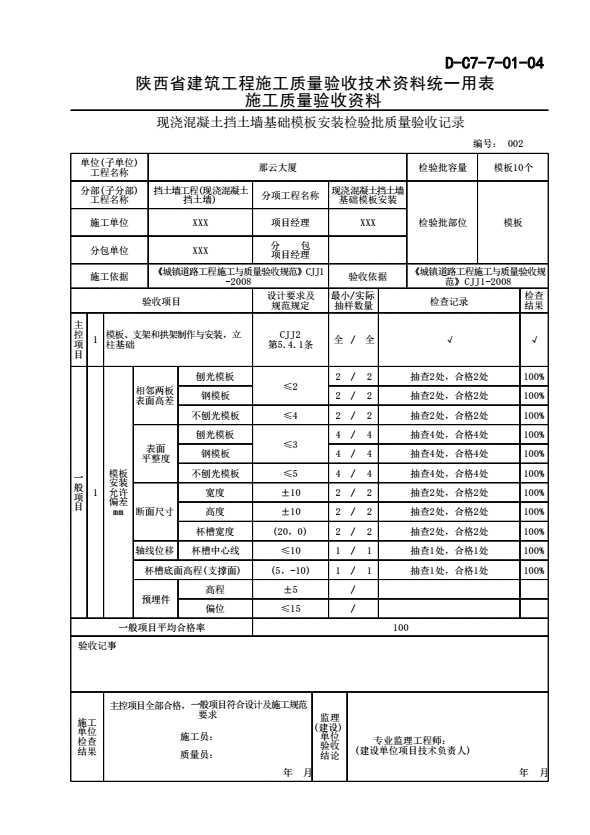

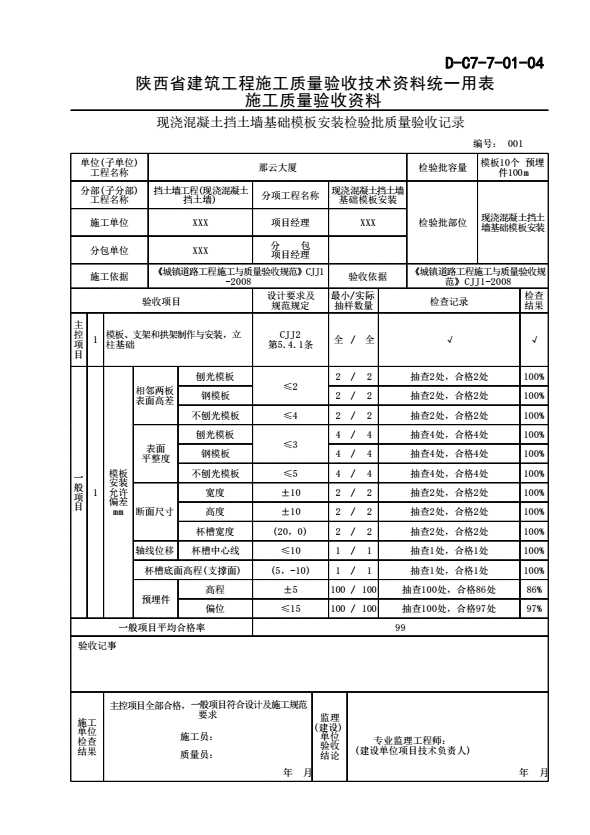

D-C7-7-01-04_现浇混凝土挡土墙基础模板安装检验批质量验收记录
一、主控项目
5.4.1模板、支架和拱架制作及安装应符合施工设计图(施工方案)的规定，且稳固牢常，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施。
检查数量:全数检查。
检验方法:观察和用钢尺量。
CJJ1-2008：
14.2.3模板的制作安装与拆除应符合国家现行标准《城市桥梁工程施工与质量验收规范》 CJJ2的有关规定外，尚应符合下列规定：
2侧墙与顶板模板安装允许偏差应符合表14.2.3-2的规定。
表14.2.3-2侧墙与顶板模板安装允许偏差、
|
项目 |
允许偏差 |
检验频率 |
检验方法 |
||
|
范围 （m） |
点数 |
||||
|
相邻两板表面高差 （mm） |
刨光模板 |
≤2 |
20 |
4 |
用钢尺、塞尺量 |
|
钢模板 |
|||||
|
不刨光模板 |
≤4 |
||||
|
表面平整度 |
刨光模板 |
≤3 |
4 |
用2m直尺和塞尺量 |
|
|
钢模板 |
|||||
|
不刨光模板 |
≤5 |
||||
|
垂直度 |
≤0.1%H且≤6 |
2 |
用垂线和经纬仪测量 |
||
|
杯槽内尺寸①（mm） |
+3,-5 |
3 |
用钢尺量，长、宽、高各1点 |
||
|
轴线偏位（mm） |
10 |
2 |
用经纬仪量，纵、横各1点 |
||
|
顶面高程（mm） |
+2,-5 |
1 |
用水准仪测量 |
||
