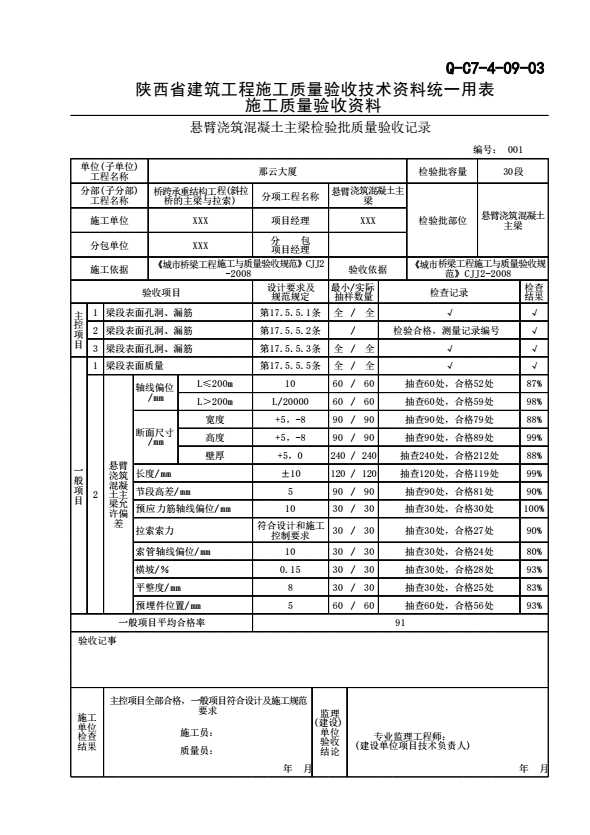

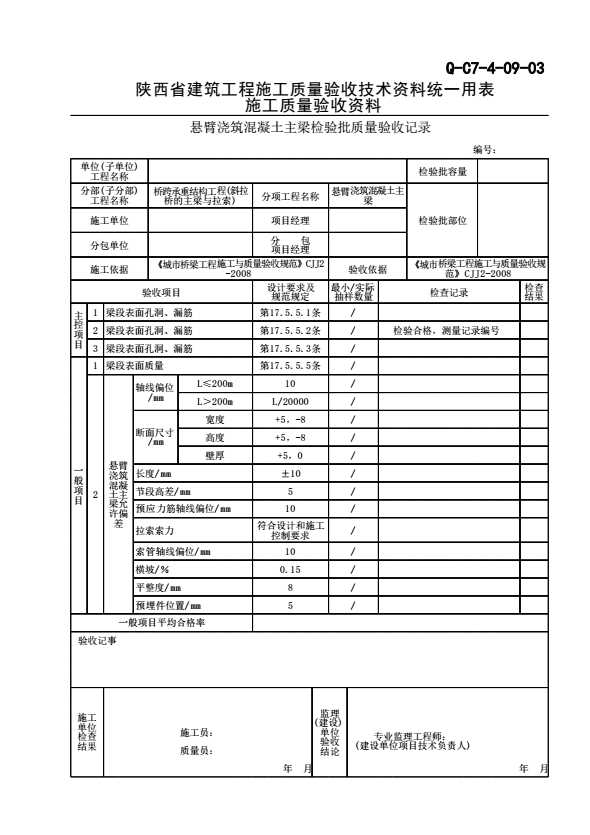

Q-C7-4-09-03_悬臂浇筑混凝土主梁检验批质量验收记录
一、主控项目
第17.5.5条第1款悬臂浇筑必须对称进行。
检查数量:全数检查。
检验方法:观察。
第17.5.5条第2款合龙段两侧的高差必须在设计允许范围内。
检查数量:全数检查。
检验方法:检查测量记录。
第17.5.5条第3款混凝土表面不得出现露筋、孔洞和宽度超过设计规定的受力裂缝。
检查数量:全数检查。
检验方法:观察、用读数放大镜观测。
二、一般项目
第17.5.5条第4款悬臂浇筑混凝土主梁允许偏差应符合表17. 5.5的规定。
表17.5.5悬臂浇筑混凝土主梁允许偏差
|
检查项目 |
允许偏差（mm） |
检查频率 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
轴线偏位 |
L≤200m |
10 |
每段 |
2 |
用经纬仪测量 |
|
|
L＞200m |
L/2000 |
|||||
|
断面尺寸 |
宽度 |
+5，-8 |
3 |
用钢尺量端部和L/2处 |
||
|
高度 |
+5，-8 |
3 |
用钢尺量端部和L/2处 |
|||
|
壁厚 |
+5,0 |
8 |
用钢尺前端 |
|||
|
长度 |
±10 |
4 |
用钢尺量顶板和底板量侧 |
|||
|
节段高差 |
5 |
3 |
用钢尺量底板两侧和中间 |
|||
|
预应力筋轴线偏位 |
10 |
每个管道 |
1 |
用钢尺量 |
||
|
拉索索力 |
符合设计和施工控制要求 |
每索 |
1 |
用测力计 |
||
|
索管轴线偏位 |
10 |
每索 |
1 |
用经纬仪测量 |
||
|
横坡（%） |
±0.15 |
每段 |
1 |
用水准仪测量 |
||
|
平整度 |
8 |
每段 |
1 |
用2m直尺、塞尺量，竖直、水平两个方向，每侧每10m梁长测1点 |
||
|
预埋位置 |
5 |
每件 |
2 |
经纬仪放线，用钢尺量 |
||
注：L为节段长度。
第17.5.5条第5款梁体线形平顺、梁段接缝处无明显折弯和错台，表面无蜂窝、麻面和大于0.15mm的收缩裂缝。
检查数量:全数检查。
检验方法:观察、用读数放大镜观测。
