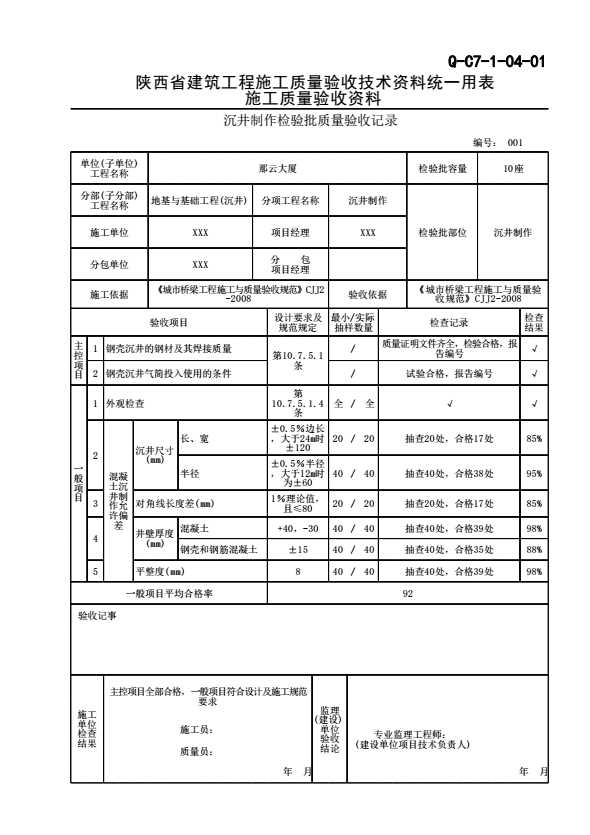

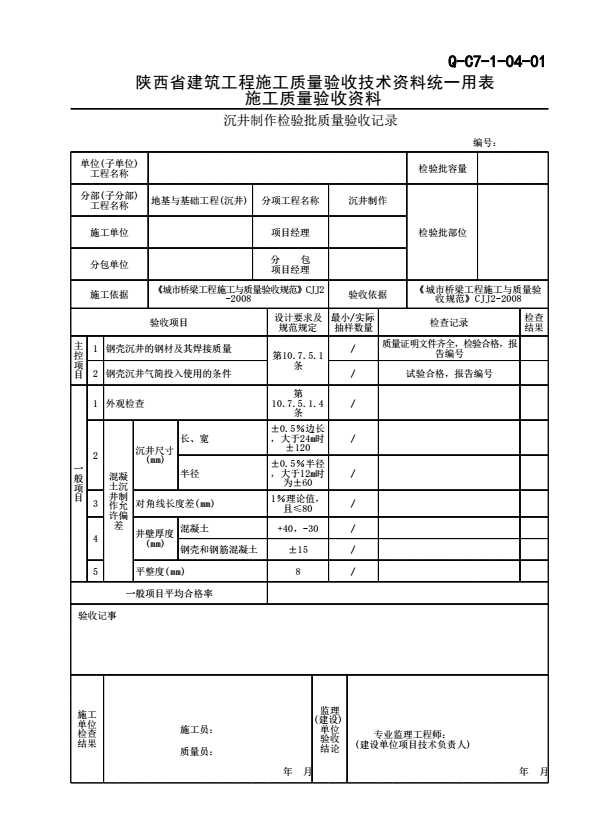

Q-C7-1-04-01_沉井制作检验批质量验收记录
10.7.5沉井 基础质量检验应符合下列规定:
1沉井制作质量检验应符合本规范第10.7.1条规定，且应符合下列要求:
一、主控项目
1)钢壳沉井的钢材及其焊接质量应符合设计要求和相关标准规定。
检查数量:全数检查。
检验方法:检查钢材出厂合格证、检验报告、复验报告和焊
接检验报告。
2)钢壳沉井气简必须按受压容器的有关规定制造，并经水压(不得低于工作压力的1.5倍)试验合格后可投人使用。
检查数量:全数检查。
检验方法:检查制作记录、检查试验报告。
二、一般项目
3)混凝土沉井制作允许偏差应符合表10. 7. 5-1的规定。
4)混凝土沉井壁表面应无孔洞、露筋、蜂窝、麻面和宽度超过0.15mm的收缩裂缝。
检查数量:全数检查。
检验方法:观察。
表10.7.5-1混凝土沉井 制作允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
沉井尺寸 |
长、宽 |
±0.5%边长，大于 24m时±120 |
每座 |
2 |
用钢尺量长、宽各1点 |
|
半径 |
±0.5%边长，大于 12m时±60 |
4 |
用钢尺量，每侧1点 |
||
|
对角线长度差 |
1%理论值，且不大于80 |
2 |
用钢尺量，圆井量两个直径 |
||
|
井壁厚度 |
混凝土 |
+40，-30 |
4 |
用钢尺量，每侧1点 |
|
|
钢壳和钢筋混凝土 |
±15 |
||||
|
平整度 |
8 |
4 |
用2m直尺、塞尺量，每侧各1点 |
||
钢沉井下沉检验批质量验收记录
第10.7.5条第3款第3条浮式沉井下沉就位允许偏差应符合表10.7.5-3 的规定。
表10.7.5-3浮式沉井下沉就位允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
地面、顶面中心位置 |
H/50+250 |
每座 |
4 |
用经纬仪测量纵横向各2点， |
|
垂直度 |
H/50 |
4 |
用经纬仪测量 |
|
|
平面扭角 |
2° |
2 |
经纬仪检验纵、横轴线交点 |
|
注：H为沉井高度（mm）
第10.7.5条第3款第4条下沉后内壁不得渗漏。
检查数量:全数检查,
检验方法:观察。
