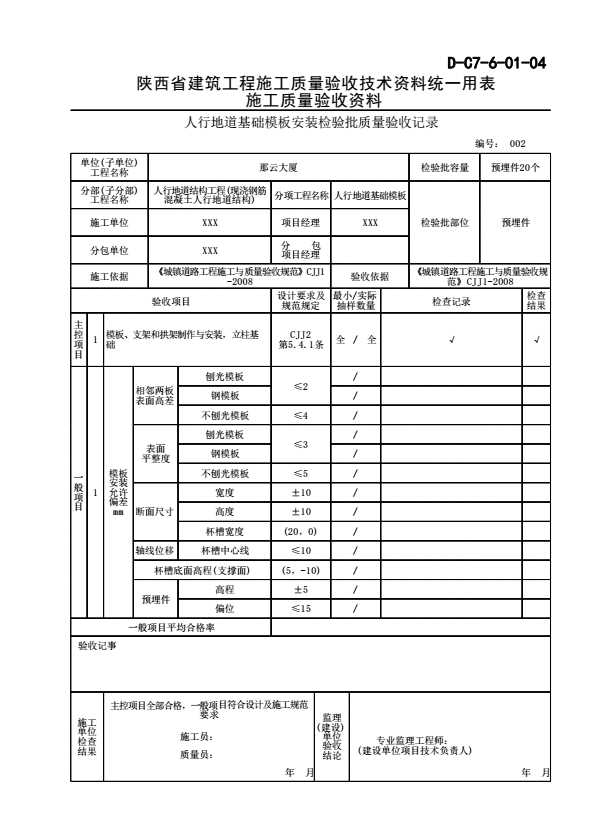

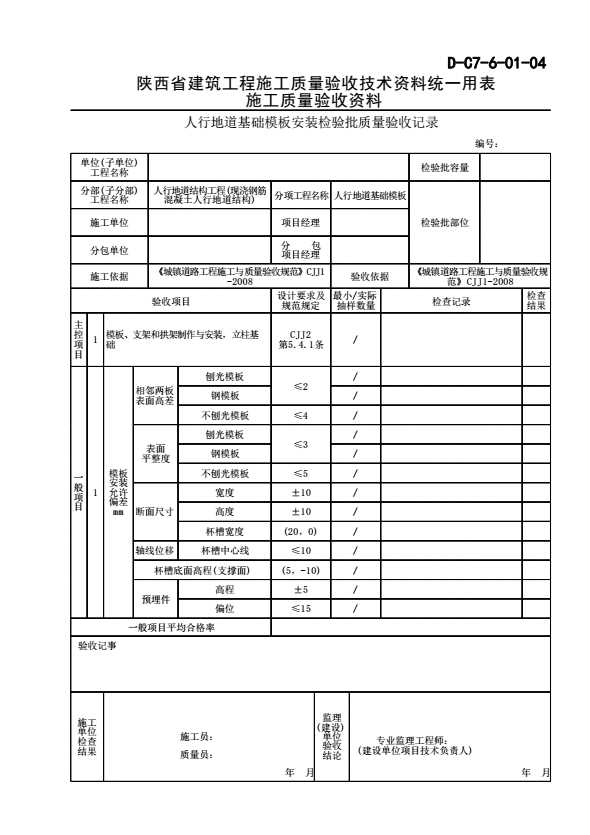

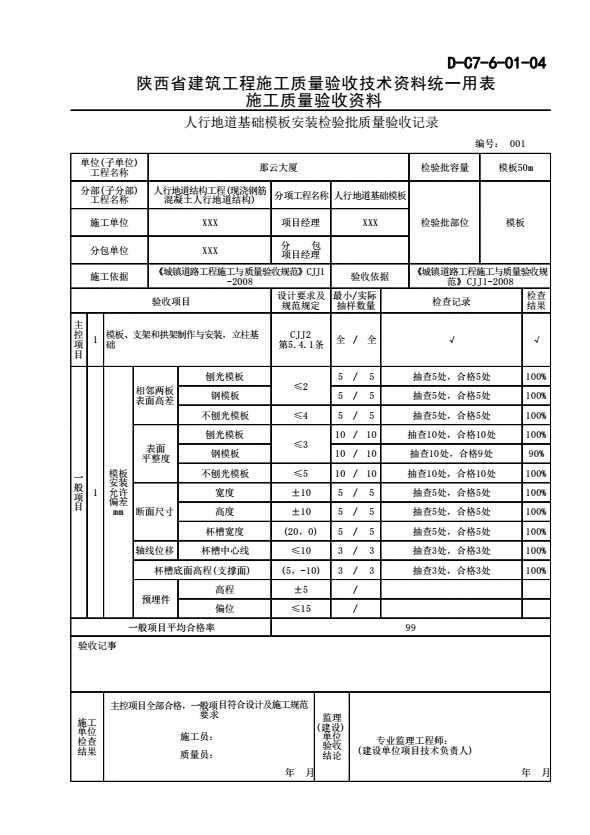

D-C7-6-01-04_人行地道基础模板安装检验批质量验收记录
一、主控项目
5.4.1模板、支架和拱架制作及安装应符合施工设计图(施工方案)的规定，且稳固牢常，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施。
检查数量:全数检查。
检验方法:观察和用钢尺量。
一般项目
CJJ1-2008：
1基础模板安装允许偏差应符合表14.2.3-1的规定。
表14.2.3-1基础模板安装允许
|
项目 |
允许偏差 （mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
相邻两板表面高差 |
刨光模板 |
≤2 |
20m |
2 |
用塞尺量 |
|
钢模板 |
|||||
|
不刨光模板 |
≤4 |
||||
|
表面平整度 |
刨光模板 |
≤3 |
20m |
4 |
用2m直尺、塞尺量 |
|
钢模板 |
|||||
|
不刨光模板 |
≤5 |
||||
|
断面尺寸 |
宽度 |
±10 |
20m |
2 |
用钢尺量 |
|
咼度 |
±10 |
||||
|
杯槽宽度① |
+20,0 |
||||
|
轴线偏位 |
杯槽中心线① |
≤10 |
20m |
1 |
用经纬仪测量 |
|
杯槽底面高程（支撑面）① |
+5,-10 |
20m |
1 |
用水准仪测量 |
|
|
预埋件 |
高程 |
±5 |
每个 |
1 |
用水准仪测量，用钢尺量 |
|
偏位 |
≤15 |
||||
注：①发生此项时使用。
