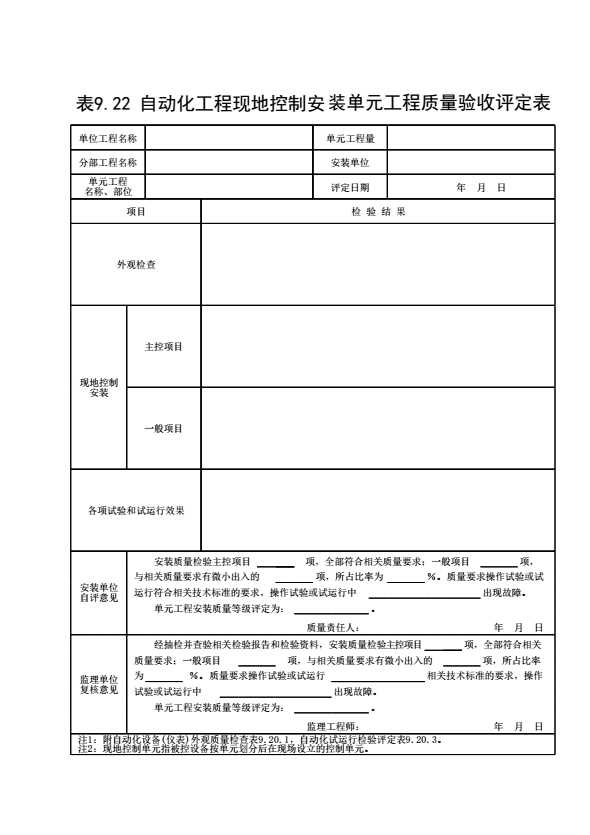

表9.22 自动化工程现地控制安装单元工程质量验收评定表
表9.22 自动化工程现地控制安装
单元工程质量验收评定表及填表要求
填表时应遵守“填表基本规定”，并应符合下列要求：
1．本表适用于自动化工程现地控制安装工程质量验收评定。
2．单元工程划分：每套自动化工程现地控制安装工程宜为一个单元工程。
3．单元工程量：填写本单元工程现地控制安装型号、规格、数量等。
4．自动化工程现地控制安装工程质量检验内容应包括外观检查、安装、试运行等部分。
5．各检验项目的检验方法按下表要求执行。
现 地 控 制 安 装
|
检验项目 |
检验方法 |
检验数量 |
||
|
现地控制安装 |
接地 |
检查，接地电阻仪测量 |
逐台 |
|
|
避雷 |
检查，检测 |
逐件 |
||
|
通道检测 |
开关量输入（DI） |
显示状态与现场被控设备状态比对 |
逐点 |
|
|
开关量输出（DO） |
检查现场被控设备动作状态 |
逐点 |
||
|
模拟量输入（AI） |
断开传感器，输入标准信号，检查采样显示值 |
逐点 |
||
|
模拟量输出（AO） |
检查现场被控设备动作状态 |
逐点 |
||
|
热电阻（RTD） |
断开取源部件，用热电阻过程仪表模拟，对照热电阻分度表检查 |
测30﹪ |
||
|
其他 |
检查 |
逐点 |
||
|
运行状况检验 |
掉电保持 |
LCU重新上电，检查程序代码、内部寄存器数据和参数 |
逐台 |
|
|
自启动 |
LCU上电，观察设备运行状态 |
逐台 |
||
|
PLC冗余 |
断开主PLC，检查备PLC是否正常投入运行 |
逐台 |
||
|
数据采集 |
通过人机界面检查 |
逐台 |
||
|
输出控制 |
检查 |
逐台 |
||
|
界面 |
内容与布局 |
检查 |
逐台 |
|
|
数据刷新时间 |
检查 |
逐台 |
||
|
运行监视 |
检查 |
逐台 |
||
|
操作控制 |
检查 |
逐台 |
||
|
基础槽钢安装 |
检查，钢卷尺量测 |
逐台 |
||
|
柜体安装 |
检查，钢卷尺量测 |
逐台 |
||
|
设备检查 |
元器件 |
检查 |
逐台 |
|
|
PLC |
检查 |
逐台 |
||
|
信号显示 |
检查 |
逐台 |
||
|
电源 |
检查 |
逐台 |
||
|
二次回路接线 |
检查 |
逐台 |
||
|
通信 |
检查 |
逐台 |
||
|
编程设备和软件 |
检查 |
逐台 |
||
|
注：依据GB 50171、GB 50303、GB 50479。 |
||||
