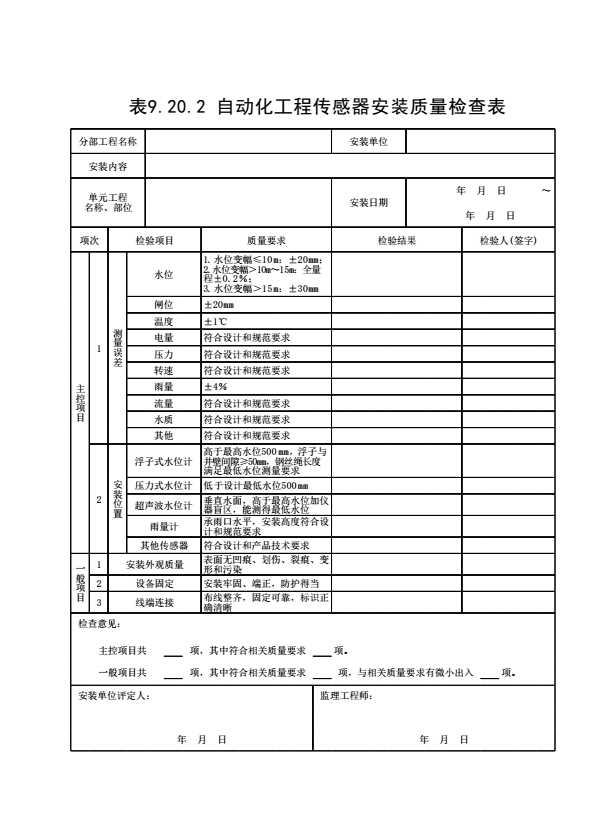

表9.20.2 自动化工程传感器安装质量检查表
表9.20.2 自动化工程传感器安装
质量检查表及填表要求
填表时应遵守“填表基本规定”，并应符合下列要求：
1．本表适用于自动化工程传感器安装工程质量验收评定。
2．单元工程划分：每座建筑物的自动化工程传感器安装工程宜为一个单元工程。
3．单元工程量：填写本单元工程自动化工程传感器的型号、规格及安装组数。
4．自动化工程传感器安装工程质量检验内容应包括设备（仪表）外观检查、安装等部分。
5．各检验项目的检验方法按下表所列的要求执行。
传 感 器 安 装
|
检验项目 |
检验方法 |
检验数量 |
|||
|
传感器安装 |
测 量 误 差 |
水位 |
采样显示值与水尺观测值比对 |
逐件 |
|
|
闸位 |
采样显示值与现场观测值比对 |
逐件 |
|||
|
温度 |
气温、液温用温度计比对；设备内设备内部温度取源部件由测温装置比对 |
逐件 |
|||
|
电量 |
采样显示值与仪表校验值比对 |
逐件 |
|||
|
压力 |
采样显示值与仪表校验值比对 |
逐件 |
|||
|
转速 |
采样显示值与转速仪测定值比对 |
逐件 |
|||
|
雨量 |
采样显示值与量杯滴定值比对 |
逐件 |
|||
|
流量 |
采样显示值与水文测验值比对 |
逐件 |
|||
|
水质 |
标样比对 |
逐件 |
|||
|
其他 |
检测比对 |
逐件 |
|||
|
安 装 位 置 |
浮子式水位计 |
检查，测量 |
逐件 |
||
|
压力式水位计 |
检查，测量 |
逐件 |
|||
|
超声波水位计 |
检查，测量 |
逐件 |
|||
|
雨量计 |
检查，测量 |
逐件 |
|||
|
其他传感器 |
检查，测量 |
逐件 |
|||
|
安装外观质量 |
检查 |
逐件 |
|||
|
设备固定 |
检查 |
逐件 |
|||
|
线端连接 |
检查 |
逐件 |
|||
|
注：依据GB 50093、GB/T 50138、SL 21、SL 61。 |
|||||
