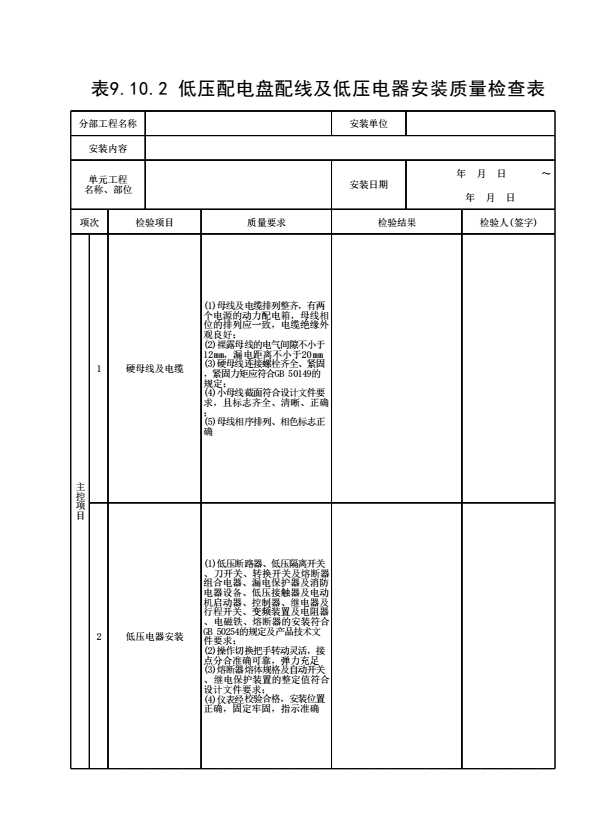

表9.10.2 低压配电盘配线及低压电器安装质量检查表
表9.10.2 低压配电盘配线及低压电器安装
质量检查表及填表要求
填表时应遵守“填表基本规定”，并应符合下列要求：
1．本表适用于交流50Hz、额定电压500V及以下的低压配电盘（包括动力配电箱）及低压电器安装工程质量验收评定。
2．单元工程划分：一排或一个区域的低压配电盘及低压电器安装工程宜为一个单元工程。
3．单元工程量：填写本单元工程低压配电盘及低压电器型号规格及安装数量（组或面）。
4．低压配电盘及低压电器安装工程质量检验内容应包括基础及本体安装、配线及低压电器安装、二次回路接线、电气试验等部分。
5．各检验项目的检验方法按下表要求执行。
低压配电盘及低压电器安装
|
检验项目 |
检验方法 |
|
|
基础及本体安装 |
成套柜的安装 |
观察检查、操作检查 |
|
抽屉式配电柜的安装 |
||
|
手车式柜的安装 |
观察检查、测量检查、操作检查 |
|
|
接地或接零 |
观察检查、测量检查 |
|
|
基础安装 |
观察检查、测量检查、操作检查 |
|
|
柜体安装 |
观察检查、测量检查、扳动检查 |
|
|
配线及低压电器安装 |
硬母线及电缆 |
观察检查、测量检查、扳动检查 |
|
低压电器安装 |
观察检查、试验检查 |
|
|
接地或接零 |
观察检查、导通检查 |
|
|
低压电器的安装 |
观察检查、扳动检查、试验检查 |
|
|
引入线、柜内电缆配线 |
— |
|
|
二次回路接线 |
盘、柜内配线 |
测量检查 |
|
回路绝缘电阻 |
兆欧表检查 |
|
|
回路交流耐压试验 |
测量检查 |
|
|
回路接线 |
观察检查、对线检查 |
|
|
接地 |
观察检查 |
|
|
用于连接门上的电器、控制台板等可动部位的导线 |
||
|
引入盘、柜内的电缆及其芯线 |
||
|
电气试验 |
绝缘电阻 |
兆欧表测量 |
|
交流耐压试验 |
兆欧表试验、交流耐压试验设备试验 |
|
|
电压线圈动作值校验 |
仪表测量 |
|
|
直流电阻 |
||
|
相位 |
||
