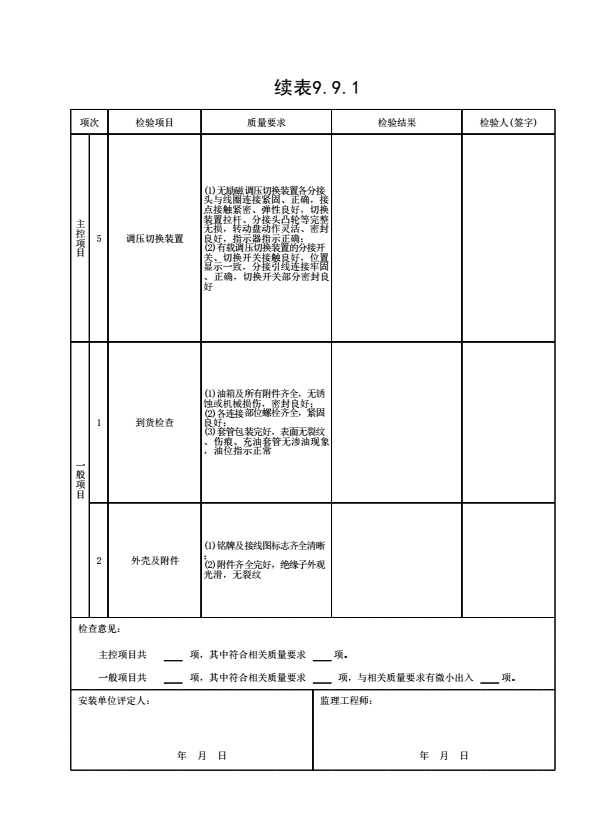

表9.9.1 变压器外观及器身质量检查表
表9.9.1 变压器外观及器身质量
检查表及填表要求
填表时应遵守“填表基本规定”，并应符合下列要求：
1．本表适用于额定电压为26kV及以下，且单台额定容量为3150kVA及以下的变压器安装工程质量验收评定。
2．单元工程划分：一台油浸式或干式变压器安装工程宜为一个单元工程。
3．单元工程量：填写本单元工程变压器型号规格及安装数量（台数）。
4．变压器安装工程质量检验内容应包括外观及器身检查、本体及附件安装、电气试验等部分。
5．各检验项目的检验方法按下表要求执行。
变 压 器 安 装
|
检验项目 |
检验方法 |
|
|
外观及器身 |
器身 |
观察检查、扳动检查 |
|
铁芯 |
||
|
绕组 |
||
|
引出线 |
||
|
调压切换装置 |
观察检查、操作检查 |
|
|
到货检查 |
观察检查、扳动检查 |
|
|
外壳及附件 |
观察检查 |
|
|
油浸变压器本体及附件 |
本体就位 |
观察检查、扳动检查 |
|
气体继电器 |
操作检查、观察检查 |
|
|
安全气道 |
观察检查 |
|
|
有载调压切换装置 |
扳动检查、观察检查、传动检查、仪器测量 |
|
|
注、排绝缘油 |
观察检查 |
|
|
储油柜及吸湿器 |
观察检查、传动检查 |
|
|
测温装置 |
资料检查、观察检查 |
|
|
干式变压器本体及附件 |
铁芯 |
观察检查、扳动检查 |
|
绕组 |
||
|
引出线 |
||
|
温控装置 |
观察检查 |
|
|
冷却风扇 |
||
|
相色标志 |
||
|
接地 |
||
|
电气试验 |
绕组连同套管一起的绝缘电阻、吸收比 |
兆欧表测量 |
|
与铁芯绝缘的各紧固件及铁芯的绝缘电阻 |
2500V兆欧表测量 |
|
|
绕组连同套管的直流电阻 |
直流电阻测试仪测量 |
|
|
相位 |
仪器测量 |
|
|
三相变压器的接线组别和单相变压器引出线极性 |
||
|
所有分接头的电压比 |
||
|
有载调压装置的检查试验 |
||
|
油浸式变压器绝缘油试验 |
||
|
绕组连同套管的交流耐压试验 |
交流耐压试验设备试验 |
|
|
冲击合闸试验 |
试验检查 |
|
