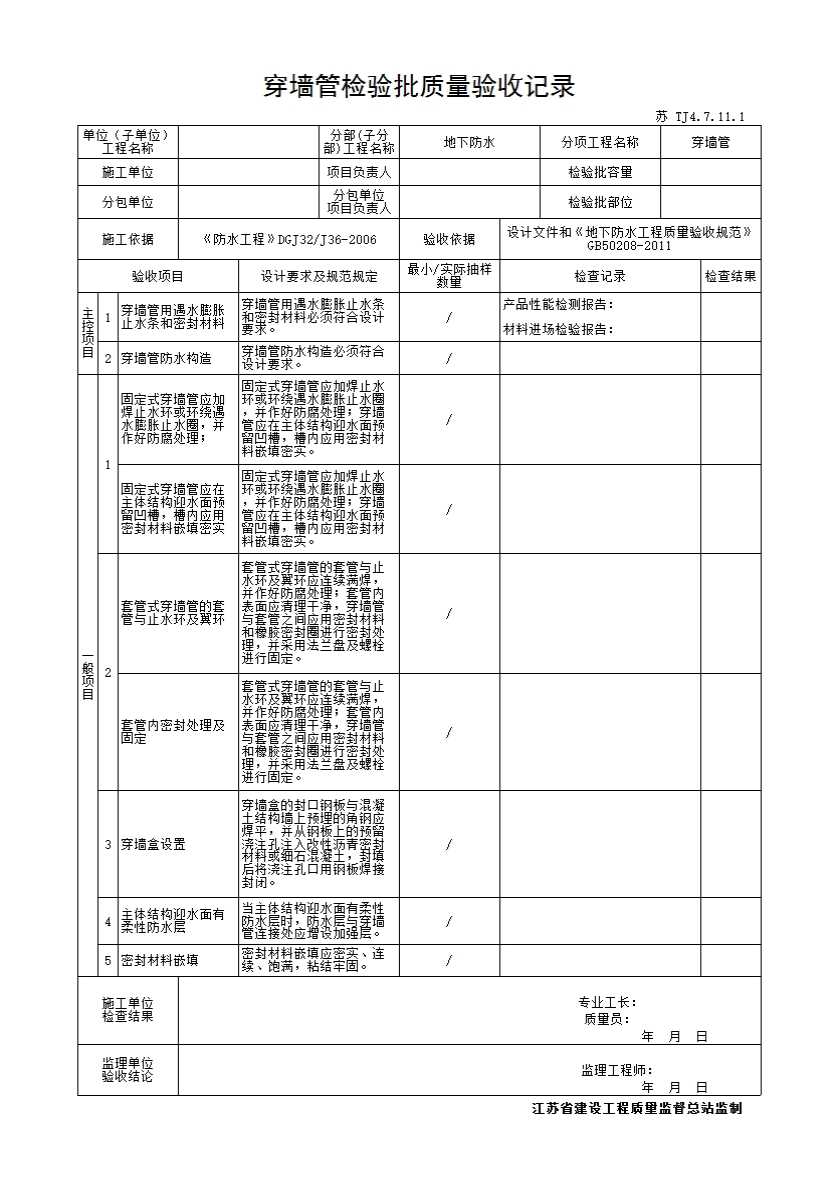

穿墙管分项工程检验批质量检验说明

《地下防水工程质量验收规范》GB 50208 - 2011 的规定

项目

条款号

标准内容

检验方法

检查数量

主
控
项
目

1

5.4.1

穿墙管用遇水膨胀止水条和密封材料必须符合设计要求。

检查产品合格证、产品性能检测报告和材料进场检验报告

2

5.4.2

穿墙管防水构造必须符合设计要求。

观察检查和检查隐蔽工程验收记录

一
般
项
目

1

5.4.3

固定式穿墙管应加焊止水环或环绕遇水膨胀止水圈，并作好防腐处理；穿墙管应在主体结构迎水面预留凹槽，槽内应用密封材料嵌填密实。

观察检查和检查隐蔽工程验收记录

2

5.4.4

 套管式穿墙管的套管与止水环及翼环应连续满焊，并作好防腐处理；套管内表面应清理干净，穿墙管与套管之间应用密封材料和橡胶密封圈进行密封处理，并采用法兰盘及螺栓进行固定。

观察检查和检查隐蔽工程验收记录

3

5.4.5

穿墙盒的封口钢板与混凝土结构墙上预埋的角钢应焊平，并从钢板上的预留浇注孔注入改性沥青密封材料或细石混凝土，封填后将浇注孔口用钢板焊接封闭。

观察检查和检查隐蔽工程验收记录

4

5.4.6

当主体结构迎水面有柔性防水层时，防水层与穿墙管连接处应增设加强层。

观察检查和检查隐蔽工程验收记录

5

5.4.7

密封材料嵌填应密实、连续、饱满，粘结牢固。

观察检查和检查隐蔽工程验收记录

1、检验批容量填写:穿墙管数
2、最小/实际检查数量栏中,实际检查数量：穿墙管数,最小数量填写：穿墙管数。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。
