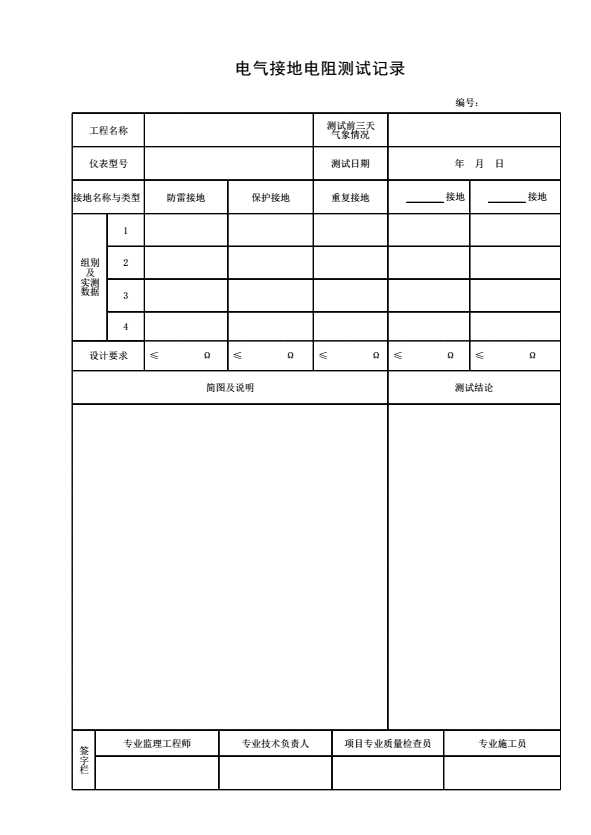

《电气接地电阻测试记录》

填表说明

1．本表由施工单位在接地电阻测试时填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

《民用建筑电气设计标准》GB51348-2019

3．填写要求

1）接地装置的接地电阻应符合设计要求。

2）电气接地电阻的检测仪器应在检定有效期内。

3）建筑物各电气系统的接地，除另有规定外，应采用同一接地装置，接地装置的接地电阻应符合其中最小值的要求。各系统不能确定接地电阻值时，接地电阻不宜大于1Ω。

4）低压线路每处重复接地网的接地电阻不应大于10Ω。在电气设备的接地电阻允许达到10Ω的电力网中，每处重复接地的接地电阻值不应超过30Ω，重复接地不应少于3处。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
