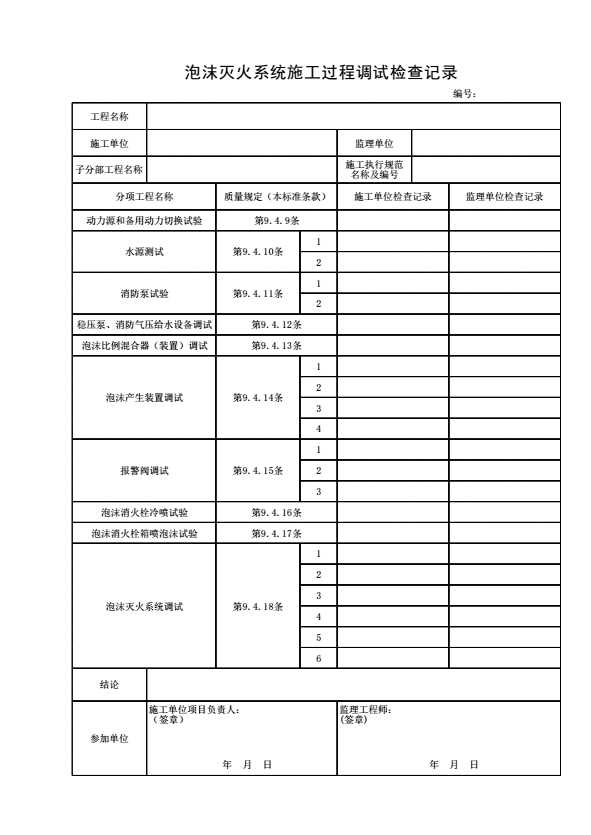

《泡沫灭火系统施工过程调试检查记录》

填表说明

1．本表由施工单位在系统施工结束（和与系统有关的火灾自动报警装置及联动控制设备调试合格后）进行系统调试时填写。

2．填写依据

《泡沫灭火系统技术标准》GB50151-2021

3．填写要求

1）动力源和备用动力切换试验，当为手动控制时，以手动的方式进行1～2次试验；当为自动控制时，以自动和手动的方式各进行1～2次试验。

2）水源测试，应按设计要求核实消防水池（罐）、消防水箱的容量；消防水箱设置高度。应按设计要求核实消防水泵接合器的数量和供水能力，并应通过移动式消防水泵做供水试验进行验证。

3）泡沫消防水泵应进行运行试验，其中柴油机拖动的泡沫消防水泵应分别进行电启动和机械启动运行试验，其性能应符合设计和产品标准的要求。

泡沫消防水泵与备用泵应在设计负荷下进行转换运行试验，当为手动启动时，以手动的方式进行1～2次试验；当为自动启动时，以自动和手动的方式各进行1～2次试验，并用压力表、流量计、秒表进行计量。

4）稳压泵、消防气压给水设备应按设计要求进行调试。当达到设计启动条件时，稳压泵应立即启动；当达到系统设计压力时，稳压泵应自动停止运行。

5）泡沫比例混合器（装置）调试时，应与系统喷泡沫试验同时进行，其混合比不应低于所选泡沫液的混合比。

6）泡沫产生装置的调试应符合下列规定：

① 低倍数泡沫产生器喷水试验，选择距离泡沫泵站最远的储罐和流量最大的储罐上设置的泡沫产生器进行试验；

② 固定式泡沫炮应进行喷水试验，其进口压力、射程、射高、仰俯角度、水平回转角度等指标应符合设计要求；

③ 泡沫枪应进行喷水试验，其进口压力和射程应符合设计要求；

④ 中倍数、高倍数泡沫产生器应进行喷水试验，其进口压力不应小于设计值，每台泡沫产生器发泡网的喷水状态应正常。

7）报警阀的调试应符合下列规定：

① 湿式报警阀调试时，在末端试水装置处放水，当湿式报警阀进口水压大于0.14MPa、放水流量大于1L/s时，报警阀应及时启动；带延迟器的水力警铃应在5～90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，启动消防泵并反馈信号；

② 干式报警阀调试时，开启系统试验阀，报警阀的启动时间、启动点压力、水流到试验装置出口所需时间均应符合设计要求；

③ 雨淋阀调试宜利用检测、试验管道进行；雨淋阀的启动时间不应大于15s；当报警水压为0.05MPa时，水力警铃应发出报警铃声。

8）泡沫消火栓应进行冷喷试验，其出口压力应符合设计要求，冷喷试验应与系统调试试验同时进行。

9）泡沫消火栓箱应进行泡沫喷射试验，其射程应符合设计要求，发泡倍数应符合相关产品标准的要求。

10）泡沫灭火系统的调试应符合下列规定：

① 当为手动灭火系统时，应以手动控制的方式进行一次喷水试验；当为自动灭火系统时，应以手动和自动控制的方式各进行一次喷水试验，系统流量、泡沫产生装置的工作压力、比例混合装置的工作压力、系统的响应时间均应达到设计要求。

② 低倍数泡沫灭火系统按第①项的规定喷水试验完毕，将水放空后进行喷泡沫试验；当为自动灭火系统时，应以自动控制的方式进行；喷射泡沫的时间不宜小于1min；实测泡沫混合液的流量、发泡倍数及到达最远防护区或储罐的时间应符合设计要求，混合比不应低于所选泡沫液的混合比。

③ 中倍数、高倍数泡沫灭火系统按第①项的规定喷水试验完毕，将水放空后进行喷泡沫试验，当为自动灭火系统时，应以自动控制的方式对防护区进行喷泡沫试验，喷射泡沫的时间不宜小于30s，实测泡沫供给速率及自接到火灾模拟信号至开始喷泡沫的时间应符合设计要求，混合比不应低于所选泡沫液的混合比。

④ 泡沫-水雨淋系统按第①项的规定喷水试验完毕，将水放空后，应以自动控制的方式对防护区进行喷泡沫试验，喷洒稳定后的喷泡沫时间不宜小于1min，实测泡沫混合液发泡倍数及自接到火灾模拟信号至开始喷泡沫的时间，应符合设计要求，混合比不应低于所选泡沫液的混合比。

⑤ 闭式泡沫-水喷淋系统按第①项的规定喷水试验完毕后，应以手动方式分别进行最大流量和8L/s流量的喷泡沫试验，喷洒稳定后的喷泡沫时间不宜小于1min，自系统手动启动至开始喷泡沫的时间应符合设计要求，混合比不应低于所选泡沫液的混合比。

⑥ 泡沫喷雾系统的调试应符合下列规定：

a．采用比例混合装置的泡沫喷雾系统，应以自动控制的方式对防护区进行一次喷泡沫试验。喷洒稳定后的喷泡沫时间不宜小于1min，自系统启动至开始喷泡沫的时间应符合设计要求，混合比不应低于所选泡沫液的混合比。对于保护变压器的泡沫喷雾系统，应观察喷头的喷雾锥是否喷洒到绝缘子升高座孔口。

b．采用压缩氮气瓶组驱动的泡沫喷雾系统，应以手动和自动控制的方式分别对防护区各进行一次喷水试验。以自动控制的方式进行喷水试验时，随机启动两个动力瓶组，系统接到火灾模拟信号后应能准确开启对应防护区的阀门，系统自接到火灾模拟信号至开始喷水的时间应符合设计要求；以手动控制的方式进行喷水试验时，按设计瓶组数开启，系统自接到手动开启信号至开始喷水的时间、系统流量和连续喷射时间应符合设计要求。对于保护变压器的泡沫喷雾系统，应观察喷头的喷雾锥是否喷洒到绝缘子升高座孔口。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
