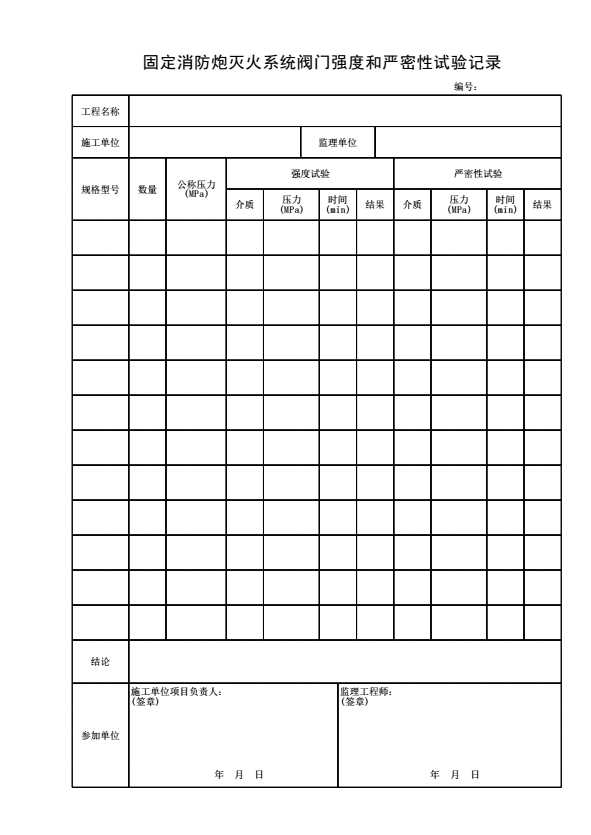

《固定消防炮灭火系统阀门强度和严密性试验记录》

填表说明

1．本表由施工单位在阀门安装前进行强度、严密性试验时填写。

2．填写依据

《固定消防炮灭火系统施工与验收规范》GB50498-2009

3．填写要求

1）阀门的强度和严密性试验应符合下列规定：

① 强度和严密性试验应采用清水进行，强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。

② 试验压力在试验持续时间内应保持不变，且壳体填料和阀瓣密封面无渗漏。

③ 阀门试压的试验持续时间不应少于下表的规定。

④ 试验合格的阀门，应排尽内部积水，并吹干。密封面涂防锈油，关闭阀门，封闭出入口，做出明显的标记。

检查数量：每批（同牌号、同型号、同规格）按数量抽查10％，且不得少于1个；主管道上的隔断阀门，应全部试验。

检查方法：将阀门安装在试验管道上，有液流方向要求的阀门试验管道应安装在阀门的进口，然后管道充满水，排净空气，用试压装置缓慢升压，待达到严密性试验压力后，在最短试验持续时间内，阀瓣密封面不渗漏为合格；最后将压力升至强度试验压力（强度试验不能以阀瓣代替盲板），在最短试验持续时间内，壳体填料无渗漏为合格。

2）应对干粉炮灭火系统工程管路中安装的选择阀、安全阀、减压阀、单向阀、高压软管等部件进行水压强度试验和气压严密性试验，并应符合下列规定：

① 水压强度试验的试验压力应为部件公称压力的1.5倍，气体严密性试验的试验压力为部件的公称压力；

② 进行水压强度试验时，水温不应低于5℃，达到试验压力后，稳压时间不应少于1min，在稳压期间目测试件应无变形；

③ 气压严密性试验应在水压强度试验后进行。加压介质可为空气或氮气。试验时将部件浸入水中，达到试验压力后，稳压时间不应少于5min，在稳压期间应无气泡自试件内溢出；

④ 部件试验合格后，应及时烘干，并封闭所有外露接口。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
