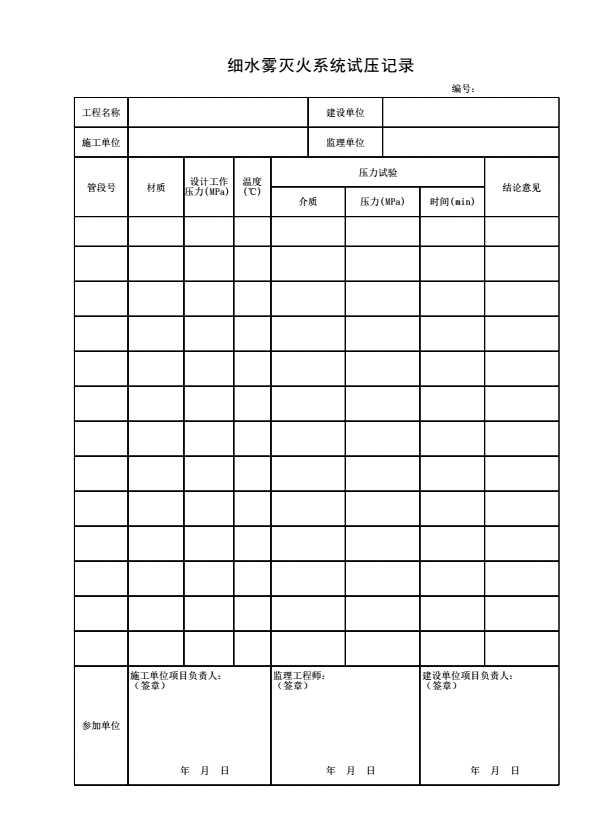

《细水雾灭火系统试压记录》

填表说明

1．本表由施工单位在管道冲洗合格后进行压力试验时填写。

2．填写依据

《细水雾灭火系统技术规范》GB50898-2013

3．填写要求

1）管道冲洗合格后，管道应进行压力试验，并应符合下列规定：

① 试验用水的水质应与管道的冲洗水一致；

② 试验压力应为系统工作压力的1.5倍；

③ 试验的测试点宜设在系统管网的最低点，对不能参与试压的设备、仪表、阀门及附件应加以隔离或在试验后安装。

2）管道充满水、排净空气，用试压装置缓慢升压，当压力升至试验压力后，稳压5min，管道无损坏、变形，再将试验压力降至设计压力，稳压120min，以压力不降、无渗漏、目测管道无变形为合格。

3）压力试验合格后，系统管道宜采用压缩空气或氮气进行吹扫，吹扫压力不应大于管道的设计压力，流速不宜小于20m/s。

4）在管道末端设置贴有白布或涂白漆的靶板，以5min内靶板上无锈渣、灰尘、水渍及其他杂物为合格。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
