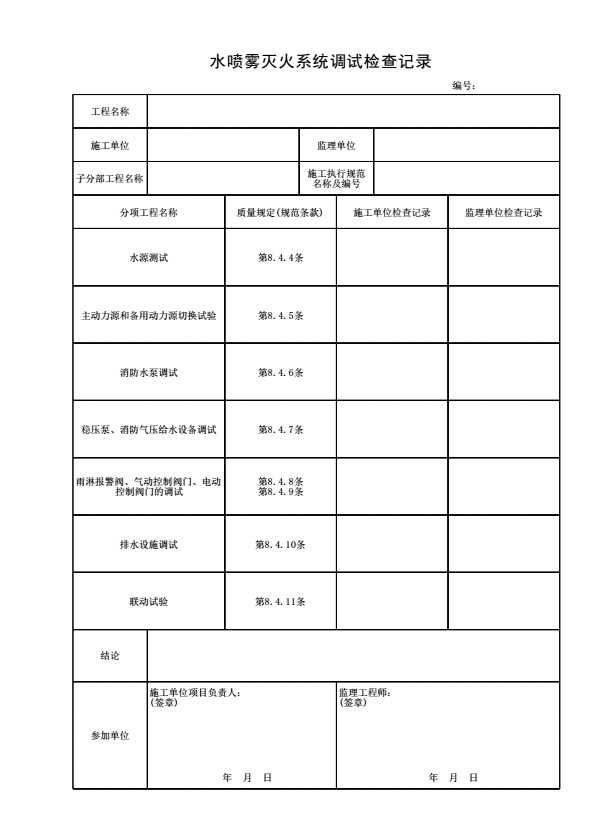

《水喷雾灭火系统调试检查记录》

填表说明

1．本表由施工单位在系统施工结束（和与系统有关的火灾自动报警装置及联动控制设备调试合格后）进行系统调试时填写。

2．填写依据

《水喷雾灭火系统技术规范》GB50219-2014

3．填写要求

1）水源测试应符合下列要求：

① 消防水池（罐）、消防水箱的容积及储水量、消防水箱设置高度应符合设计要求，消防储水应有不作他用的技术措施；

② 消防水泵接合器的数量和供水能力应符合设计要求。

2）系统的主动力源和备用动力源进行切换试验时，主动力源和备用动力源及电气设备运行应正常。

3）消防水泵的调试应符合下列要求：

① 消防水泵的启动时间应符合设计规定；

② 控制柜应进行空载和加载控制调试，控制柜应能按其设计功能正常动作和显示。

4）稳压泵、消防气压给水设备应按设计要求进行调试。当达到设计启动条件时，稳压泵应立即启动；当达到系统设计压力时，稳压泵应自动停止运行。

5）雨淋报警阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋报警阀应在15s之内启动；公称直径大于200mm的雨淋报警阀调试时，应在60s之内启动；雨淋报警阀调试时，当报警水压为0.05MPa时，水力警铃应发出报警铃声。

6）电动控制阀和气动控制阀自动开启时，开启时间应满足设计要求；手动开启或关闭应灵活、无卡涩。

7）调试过程中，系统排出的水应能通过排水设施全部排走。

8）联动试验应符合下列规定:

① 采用模拟火灾信号启动系统，相应的分区雨淋报警阀（或电动控制阀、气动控制阀）、压力开关和消防水泵及其他联动设备均应能及时动作并发出相应的信号；

② 采用传动管启动的系统,启动1只喷头，相应的分区雨淋报警阀、压力开关和消防水泵及其他联动设备均应能及时动作并发出相应的信号；

③ 系统的响应时间、工作压力和流量应符合设计要求。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
