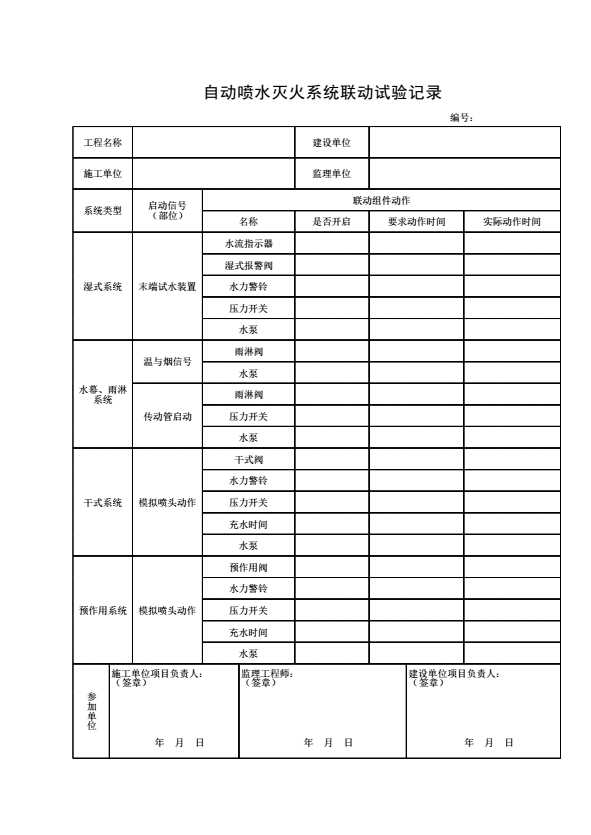

《自动喷水灭火系统联动试验记录》

填表说明

1．本表由施工单位在自动喷水灭火系统安装完成进行联动试验时填写。

2．填写依据

《自动喷水灭火系统施工及验收规范》GB50261-2017

3．填写要求

1）自动喷水灭火系统按照设计要求全部施工完成后，应全面、有效的进行各项调试工作并作记录。

2）联动组件动作应正确。

以自动或手动方式启动消防水泵时，消防水泵应在55s内投入正常运行；以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应在1min或2min内投入正常运行。

湿式报警阀调试时，在末端装置处放水，当湿式报警阀进口水压大于0.14MPa、放水流量大于1L/s时，报警阀应及时启动；带延迟器的水力警铃应在5～90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，启动消防泵并反馈信号。

干式报警阀调试时，开启系统试验阀，报警阀的启动时间、启动点压力、水流到试验装置出口所需时间，均应符合设计要求。

雨淋阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋阀，应在15s之内启动；公称直径大于200mm的雨淋阀调试时，应在60s之内启动。雨淋阀调试时，当报警水压为0.05MPa时，水力警铃应发出报警铃声。

3）系统调试应具备下列条件：

① 消防水池、消防水箱已储存设计要求的水量；

② 系统供电正常；

③ 消防气压给水设备的水位、气压符合设计要求；

④ 湿式喷水灭火系统管网内已充满水；干式、预作用喷水灭火系统管网内的气压符合设计要求；阀门均无泄漏；

⑤ 与系统配套的火灾自动报警系统处于工作状态。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
