《电梯负荷试运行记录》

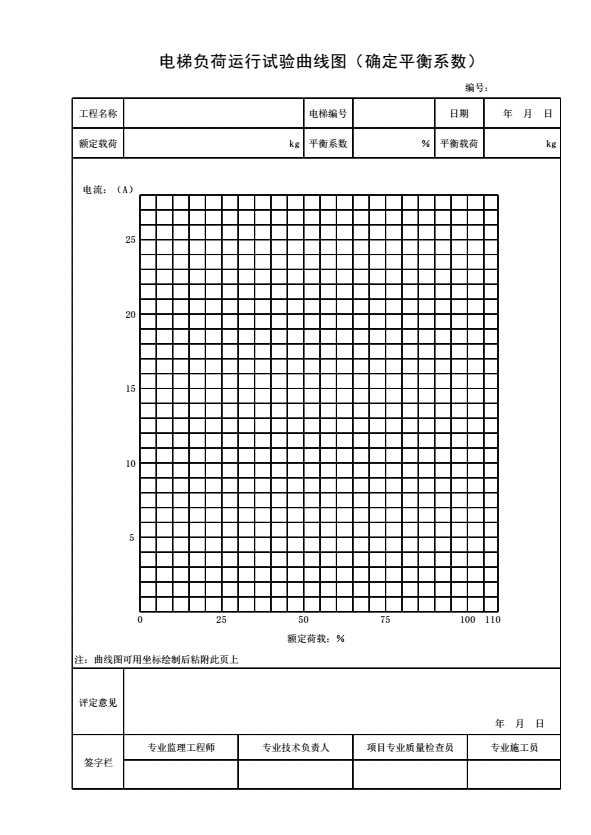

《电梯负荷运行试验曲线图(确定平衡系数)》

填表说明

1．由施工单位在电梯负荷试运行时填写，包括轿厢与对重之间的平衡系数试验，并应有试验曲线图。

2．填写依据

《电梯工程施工质量验收规范》GB50310-2002

《电梯试验方法》GB/T10059-2009

3．填写要求

1）首先空载运行，然后按照负荷的25％，50％，75％，100％，110％进行试验，详细记录各负荷运行的电压、电流、轿厢速度及电机转速。

2）平衡系数宜在轿厢以额定载重量的30％、40％、45％、50％、60％时上、下运行，当轿厢与对重运行到同一水平位置时，交流电动机仅测量电流，直流电动机测量电流并同时测量电压。

3）绘制电流（或者电压）-负载曲线，以向上、向下运行曲线的交点来确定平衡系数。

4）检测仪表应在检定有效期内。

4．表格一式三份，施工单位、监理单位、建设单位各一份。
