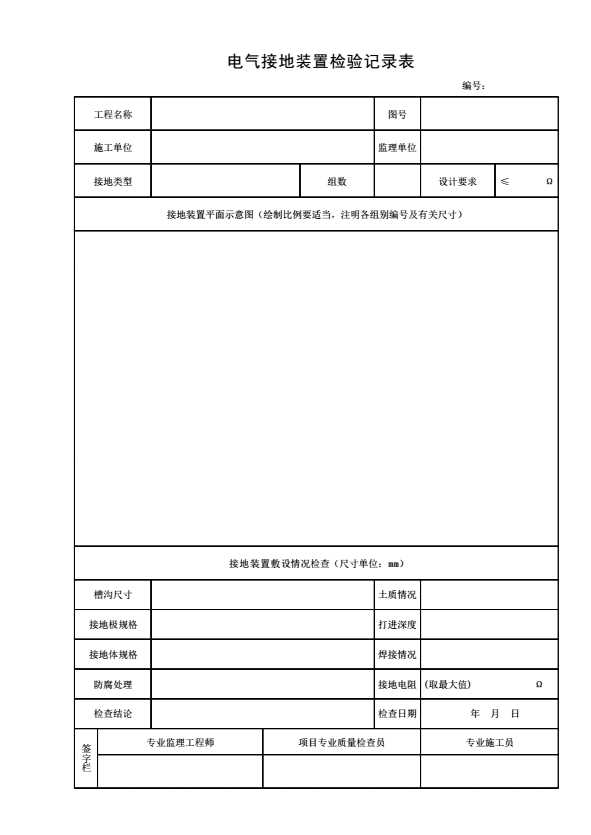

《电气接地装置检验记录表》

填表说明

1．本表由施工单位在接地装置敷设后隐蔽前进行检查时填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

《民用建筑电气设计标准》GB51348-2019

3．填写要求

1）接地装置的材料规格、型号应符合设计要求。

2）接地装置当设计无要求时，接地装置顶面埋设深度不应小于0.6m，且应在冻土层以下。圆钢、角钢、钢管、铜棒、铜管等接地极应垂直埋入地下，间距不应小于5m；人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。

3）接地装置的焊接应采用搭接焊，除埋设在混凝土中的焊接接头外，应采取防腐措施，焊接搭接长度应符合下列规定：

① 扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；

② 圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；

③ 圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；

④ 扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。

4）接地装置应优先利用建筑物的自然接地体，当利用自然接地体和外设接地装置连接时，应采用不少于两根导体在不同地点与接地装置连接。

4．表格填写

接地类型：根据施工图纸标注的接地类型填写，常见的接地类型有防雷接地、机房接地、工作接地、保护接地、防静电接地、逻辑接地、重复接地、综合接地等。

接地装置平面示意图：绘制比例要适当，应把建筑物轴线、各测点的位置及阻值标出。

接地装置敷设情况检查：根据设计要求、实际情况填写各项数据。

5．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
