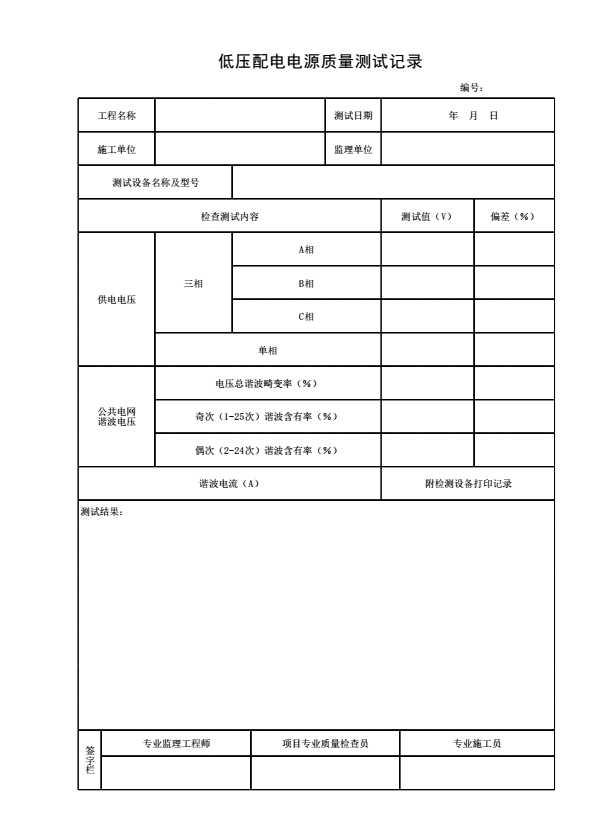

《低压配电电源质量测试记录》

填表说明

1．本表由施工单位在低压配电系统使用的电线、电缆安装完成后，在通电试运行时一并对电源质量进行测试并填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

《建筑节能工程施工质量验收标准》GB50411-2019

3．填写要求

1）用电单位受电端电压允许偏差：三相380V供电为标称电压的±7％；单相220V供电为标称电压的-10％～+7％。

2）正常运行情况下用电设备端子处额定电压的允许偏差：室内照明为±5％，一般用途电动机为±5％、电梯电动机为±7％，其他无特殊规定设备为±5％。

3）80V的电网标称电压谐波限值：电压谐波总畸变率（THDu）为5％，奇次（1～25次）谐波含有率为4％，偶次（2～24次）谐波含有率为2％。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
