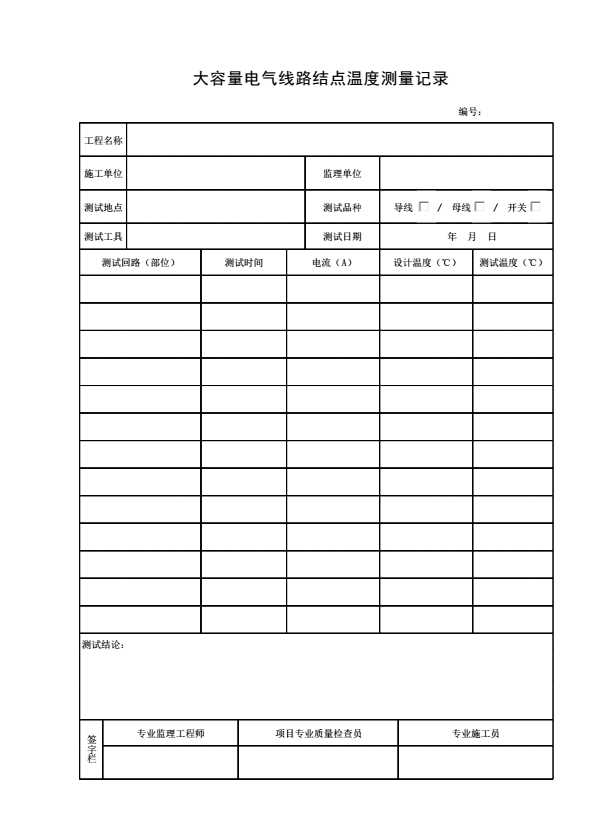

《大容量电气线路结点温度测量记录》

填表说明

1．本表由施工单位在大容量电气线路进行结点测温时填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

3．填写要求

1）大容量（630A以上）导线、母线连接处或开关、设备连接处应作电气线路连接结点测试，在设计计算负荷运转情况下，温升值稳定且不大于设计值，以保障线路安全运行。

2）大容量电气线路结点测温应使用远红外摇表测量仪，并在检定有效期内。

3）设计温度应根据所测材料的种类而定。导线应符合《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB/T5023.1～GB/T5023.7生产标准的设计温度；电缆应符合《电力工程电缆设计标准》GB50217-2018中附录A的设计温度等。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
