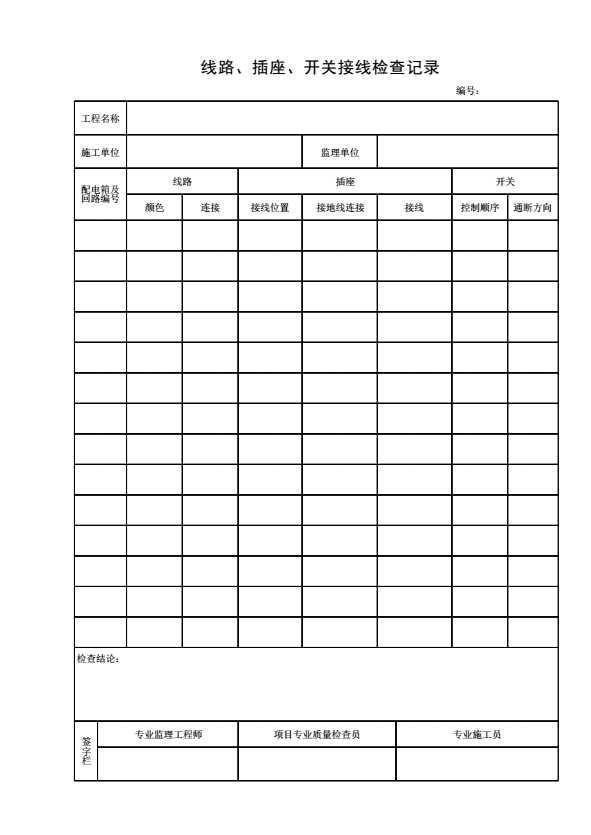

《线路、插座、开关接线检查记录》

填表说明

1．本表由施工单位在线路、插座、开关接线后试运行前进行检查时填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

3．填写要求

1）当采用多相供电时，同一建（构）筑物的绝缘导线绝缘层颜色应一致。

2）插座接线应符合下列规定：

① 对于单相两孔插座，面对插座的右孔或上孔应与相线连接，左孔或下孔应与中性导体（N）连接；对于单相三孔插座，面对插座的右孔应与相线连接，左孔应与中性导体（N）连接；

② 单相三孔、三相四孔及三相五孔插座的保护接地导体（PE）应接在上孔；插座的保护接地导体端子不得与中性导体端子连接；同一场所的三相插座，其接线的相序应一致；

③ 保护接地导体（PE）在插座之间不得串联连接；

④ 相线与中性导体（N）不应利用插座本体的接线端子转接供电。

3）照明开关安装应符合下列规定：

① 同一建（构）筑物的开关宜采用同一系列的产品，单控开关的通断位置应一致，且应操作灵活、接触可靠；

② 相线应经开关控制。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
