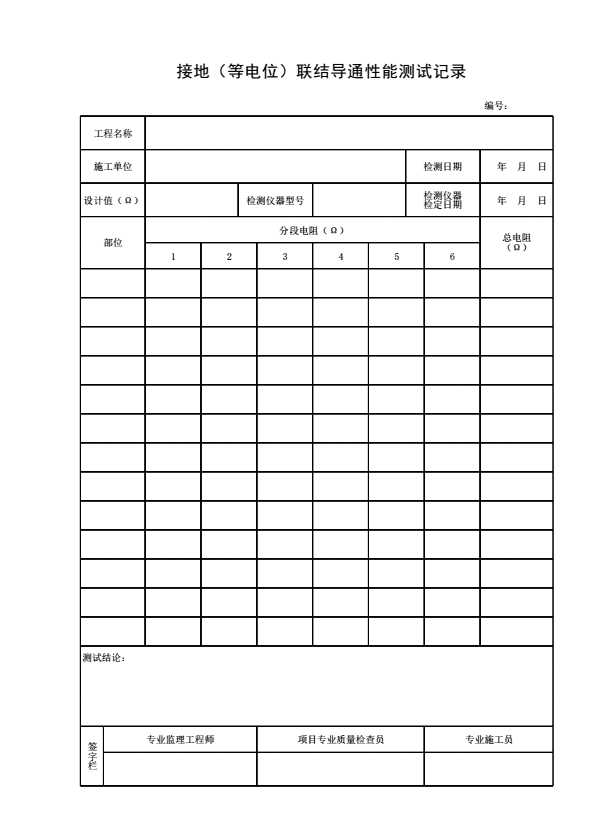

《接地（等电位）联结导通性能测试记录》

填表说明

1．本表由施工单位在接地（等电位）联结后进行导通性能测试时填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

《等电位联结安装》15D502

3．填写要求

1）等电位联结的导通性测试是对等电位用的管夹、端子板、联结线、有关接头进行检验，等电位联结的有效性必须通过测定来证实。

2）等电位联结安装完成后应用专用的测试仪表（例如等电位电阻测试仪）进行导通性测试，测试用电源可采用空载电压为4～24V的直流和交流电源，测试电流不应小于0.2A。当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω，可认为等电位联结是有效的。

3）测量等电位联结端子板与等电位联结范围的金属管道末端之间的电阻，有时是较困难的，因为一般距离较远，建议进行分段测量，然后电阻值相加（总电阻为各分段电阻之和）。如发现导通不良的连接处，应做跨接线。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
