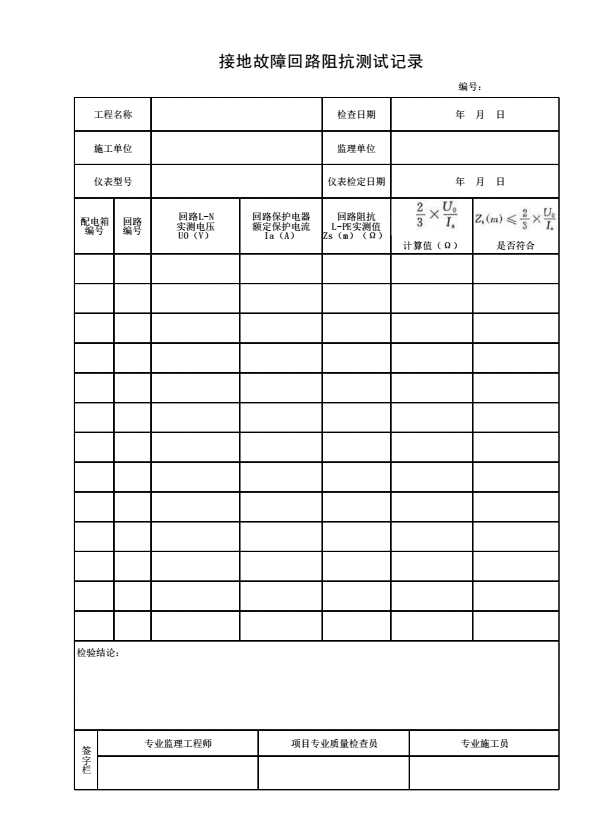

《接地故障回路阻抗测试记录》

填表说明

1．本表由施工单位在接地故障回路阻抗测试时填写。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

3．填写要求

1）低压成套配电柜和配电箱（盘）内末端用电回路中，所设过电流保护电器兼作故障防护时，应在回路末端测量接地故障回路阻抗。

2）回路阻抗测试值应按以下公式计算，并判定测试是否合格。

式中：Zs(m)——实测接地故障回路阻抗（Ω）；U0——相导体对接地的中性导体的电压（V）；Ia——保护电器在规定时间内切断故障回路的动作电流（A）。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
