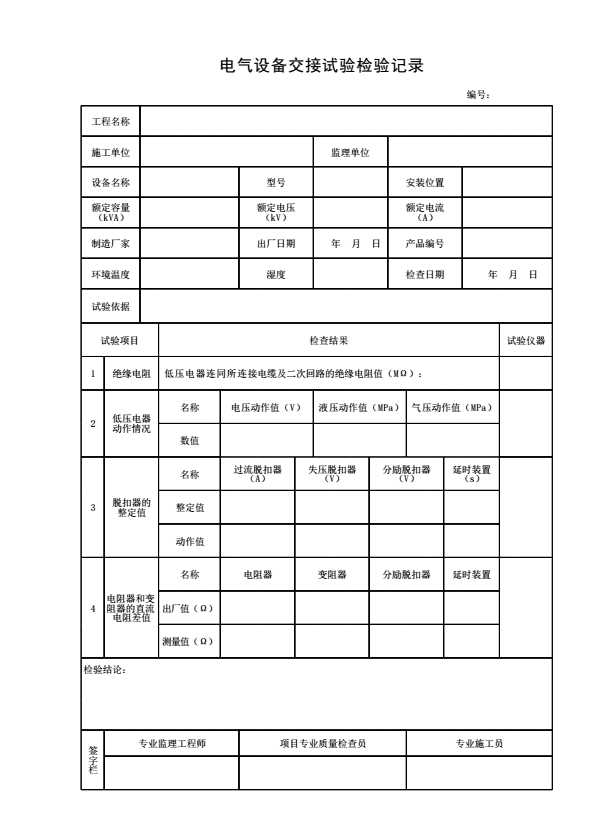

《电气设备交接试验检验记录》

填表说明

1．本表由施工单位在电气设备、布线系统及继电保护系统交接试验时填写。

2．填写依据

《电气装置安装工程 电气设备交接试验标准》GB50150-2016

《建筑电气工程施工质量验收规范》GB50303-2015

3．填写要求

1）测量低压电器连同所连接电缆及二次回路的绝缘电阻，应符合下列规定：

① 测量低压电器连同所连接电缆及二次回路的绝缘电阻值，不应小于1MΩ；

② 在比较潮湿的地方，不可小于0.5MΩ。

2）对低压电器动作情况进行检查时，对于采用电动机或液压、气压传动方式操作的电器，除产品另有规定外，当电压、液压或气压在额定值的85％～110％范围内，电器应可靠工作。

3）对低压电器采用的脱扣器的整定，各类过电流脱扣器、失压和分励脱扣器、延时装置等，应按使用要求进行整定。

4）测量电阻器和变阻器的直流电阻值，其差值应分别符合产品技术条件的规定。电阻值应满足回路使用的要求。

5）现场单独安装的低压电器交接试验项目应符合下表的规定。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
