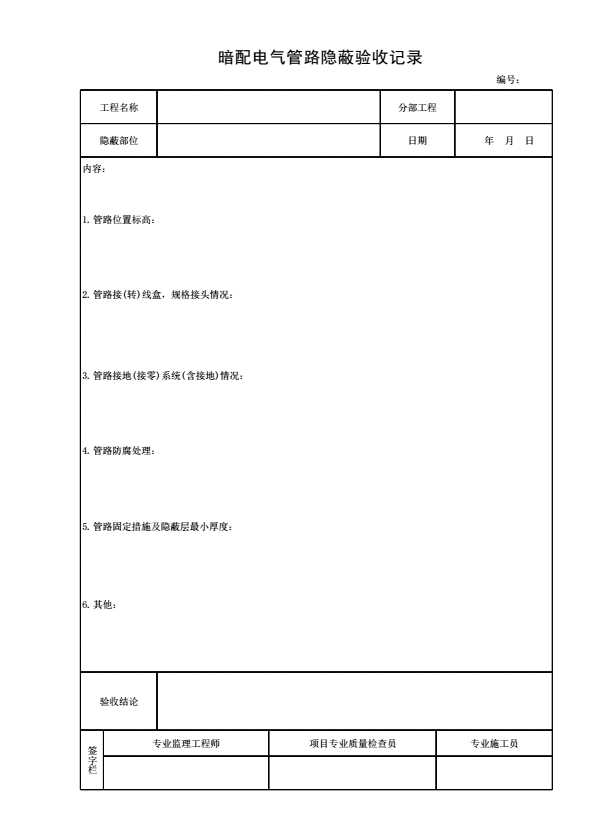

《暗配电气管路隐蔽验收记录》

填表说明

1．本表由施工单位在暗配电气管路安装完成并自检合格后填写，专业监理工程师确认隐蔽验收结果。

2．填写依据

《建筑电气工程施工质量验收规范》GB50303-2015

3．填写要求

1）导管敷设应符合下列规定：

① 导管穿越外墙时应设置防水套管，且应做好防水处理；

② 钢导管或刚性塑料导管跨越建筑物变形缝处应设置补偿装置；

③ 除埋设于混凝土内的钢导管内壁应防腐处理，外壁可不防腐处理外，其余场所敷设的钢导管内、外壁均应做防腐处理。

2）金属导管应与保护导体可靠连接，并应符合下列规定：

① 镀锌的钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接；

② 当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护联接导体；

③ 镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联接导体；

④ 机械连接的金属导管，管与管、管与盒（箱）体的连接配件应选用配套部件，其连接应符合产品技术文件要求，当连接处的接触电阻值符合国家标准《电缆管理用导管系统 第1部分：通用要求》GB/T 20041.1的相关要求时，连接处可不设置保护联接导体，但导管不应作为保护导体的接续导体；

⑤ 金属导管与金属梯架、托盘连接时，镀锌材质的连接端宜用专用接地卡固定保护联接导体，非镀锌材质的连接处应熔焊焊接保护联接导体；

⑥ 以专用接地卡固定的保护联接导体应为铜芯软导线，截面积不应小于4mm²；以熔焊焊接的保护联接导体宜为圆钢，直径不应小于6mm，其搭接长度应为圆钢直径的6倍。

3）钢导体不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管焊接连接。

4）导管的弯曲半径应符合下列规定：

① 埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍。

② 当直埋于地下时，其弯曲半径不应小于管外径的10倍。

5）导管支架安装应符合下列规定：

① 除设计要求外，承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；

② 当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架，在距离盒（箱）、分支或端部0.3～0.5m处应设置固定支架；

③ 金属支架应进行防腐，位于室外及潮湿场所的应按设计要求做处理；

④ 导管支架应安装牢固、无明显扭曲。

6）除设计要求外，对于暗配的导管，导管表面埋设深度与建筑物、构筑物表面的距离不应小于15mm。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
