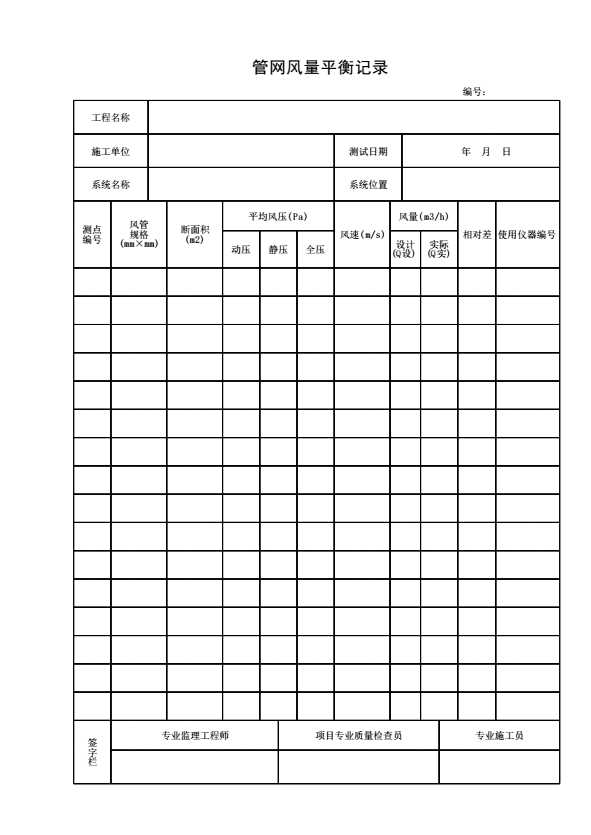

《管网风量平衡记录》

填表说明

1．本表由施工单位对管网风量平衡调试时填写。

2．填写依据

《通风与空调工程施工质量验收规范》GB50243-2016

3．填写要求

1）系统总风量调试结果与设计风量的允许偏差应为-5％～+10％，建筑内各区域的压差应符合设计要求。

2）变风量空调系统联合调试应符合下列规定：

① 系统空气处理机组应在设计参数范围内对风机实现变频调速；

② 空气处理机组在设计机外余压条件下，系统总风量应满足第1项的要求，新风量的允许偏差应为0～+10％；

③ 变风量末端装置的最大风量调试结果与设计风量的允许偏差应为0～+15％；

④ 改变各空调区域运行工况或室内温度设定参数时，该区域变风量末端装置的风阀（风机）动作（运行）应正确；

⑤ 应正确显示系统的状态参数。

3）系统经过风量平衡调整，各风口及吸风罩的风量与设计风量的允许偏差不应大于15％。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
