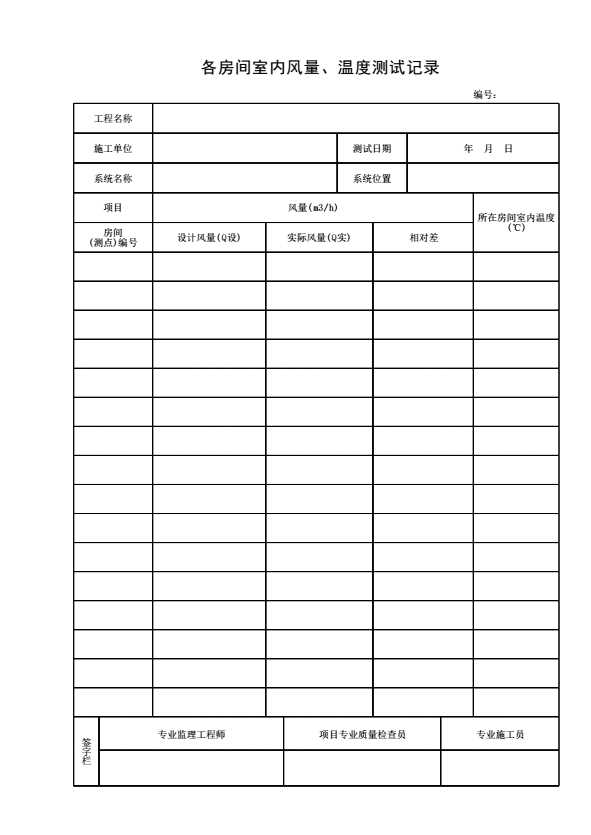

《各房间室内风量、温度测试记录》

填表说明

1．本表由施工单位对具有空调风系统的房间进行风量、温度测试时填写。

2．填写依据

《通风与空调工程施工质量验收规范》GB50243-2016

3．填写要求

1）舒适空调与恒温、恒湿空调室内应进行空气温度、风量测试，各房间室内风量、温度测量数据应根据现场实际测量情况如实填写。

2）风量的相对差计算公式：δ＝（Q实 - Q设）/Q设×100％。

3）风口风量测量应符合下列规定：

① 采用风口风速法测量风口风量时，在风口出口平面上，测点不应少于6点，并应均匀布置；

② 采用辅助风管法测量风口风量时，辅助风管的截面尺寸应与风口内截面尺寸相同，长度不应小于2倍风口边长。辅助风管应将被测风口完全罩住，出口平面上的测点不应少于6点，且应均匀布置。

4）空调房间室内环境温度、湿度检测的测点布置，应符合下列规定：

① 室内面积不足16m²，应测室内中央1点；16m²及以上且不足30m²应测2点（房间对角线三等分点）；30m²及以上不足60m²应测3点（房间对角线四等分点）；60m²及以上不足100m²应测5点（二对角线四分点，梅花设点）；100m²及以上，每增加50m²应增加1个测点（均匀布置）。

② 测点应布置在距外墙表面或冷热源大于0.5m，离地面0.8～1.8m的同一高度上；

③ 测点也可根据工作区的使用要求，分别布置在离地不同高度的数个平面上。

5）温度和相对温度测试应在洁净室（区）净化空调系统通过调试，气流均匀性测试完成，并应在系统连续运行24h以上时进行。

6）应根据温度和相对温度允许波动范围，采用相应适用精度的仪表进行测定。每次测定时间隔不应大于30min。

7）恒温恒湿房间室内测点布置应符合下列原则：

① 送回风口处。

② 恒温工作区具有代表性的地点（如沿着工艺设备周围布置或等距离布置）。

③ 没有恒温要求的洁净室中心。

④ 测点应布置在距外墙表面大于0.5m，离地面0.8m的同一高度上，也可以根据恒温区的大小，分别布置在离地不同高度的几个平面上。

4．本表一式三份，施工单位、监理单位、建设单位各一份。
