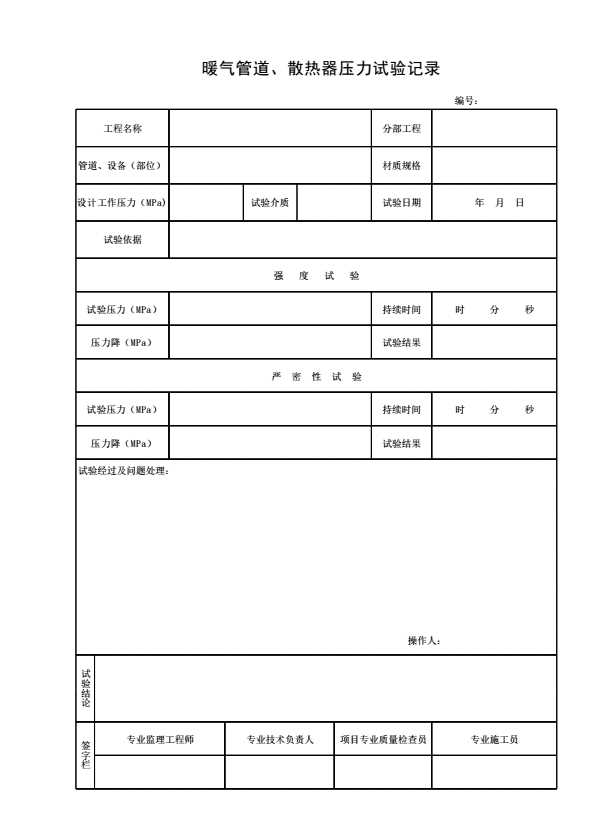

《暖气管道、散热器压力试验记录》

填表说明

1．本表由施工单位在暖气管道安装后，散热器安装前进行强度、严密性试验时填写。

2．填写依据

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

3．填写要求

1）采暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求，当设计未注明时，应符合下列规定：

① 蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于0.3MPa；

② 高温热水采暖系统，试验压力应为系统顶点工作压力加0.4MPa；

③ 使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验压力不小于0.4MPa；

④ 不同材质的管道，试验要求不同，使用钢管及复合管的采暖系统应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏。使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接处不渗、不漏。

2）散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MPa。试验过程中，持续2～3min，压力不降且不渗不漏。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
