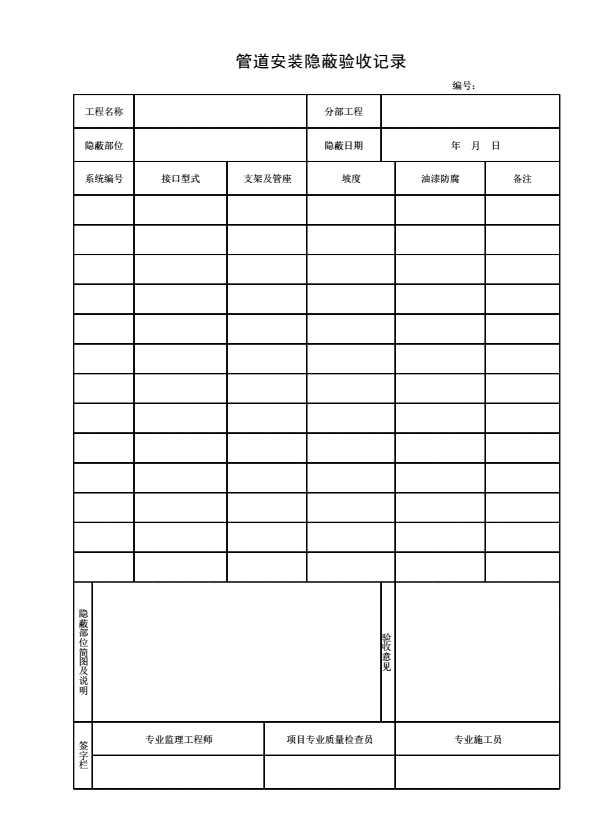

《管道安装隐蔽验收记录》

填表说明

1．本表由施工单位在管道安装隐蔽自检合格后填写，由专业监理工程师确认隐蔽验收结果。

2．填写依据

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

3．填写要求

1）接口型式应按照现场实际情况填写。对于管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。铜管连接当管径小于22mm时宜采用承插或套管焊接；当管径大于或等于22mm时宜采用对口焊接。

2）各系统水管坡度应符合设计要求，设计无要求的应符合规范要求，如给水水平管道应有2‰～5‰的坡度坡向泄水装置。

3）应按照要求留置影像资料。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
