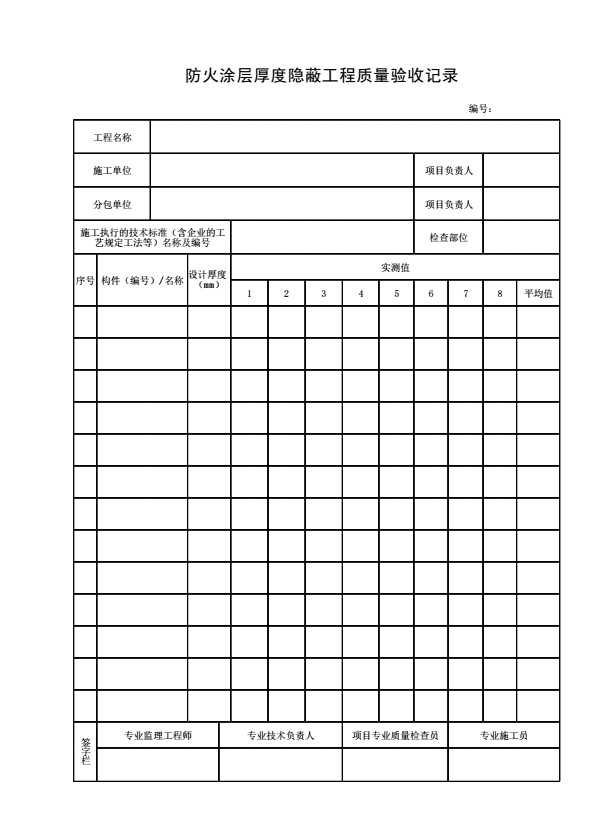

《防火涂层厚度隐蔽工程质量验收记录》

填表说明

1．本表由施工单位在防火涂层完成后进行抽查检查时填写。

2．填写依据

《钢结构工程施工质量验收标准》GB50205-2020

《钢结构工程施工规范》GB50755-2012

《钢结构现场检测技术标准》GB/T50621-2010

《钢结构防火涂料应用技术规程》T/CECS 24-2020

3．填写要求

1）测针（厚度测量仪），由针杆和可滑动的圆盘组成，圆盘始终保持与针杆垂直，并在其上装有固定装置，圆盘直径不大于30mm，以保证完全接触被测试件的表面。如果厚度测量仪不易插入被插材料中，也可使用其他适宜的方法测试。

2）测试时，将测厚探针垂直插入防火涂层直至钢基材表面上，记录标尺读数。

3）测点选定：

① 楼板和防火墙的防火涂层厚度测定，可选两相邻纵、横轴线相交中的面积为一个单元，在其对角线上，按每米长度选一点进行测试；

② 全钢框架结构的梁和柱的防火涂层厚度测定，在构件长度内每隔3m取一截面，进行测试；

③ 桁架结构，上弦和下弦按规定每隔3m取一截面检测，其他腹杆每根取一截面检测。

4）对于楼板和墙面，在所选择的面积中，至少测出5个点；对于梁和柱在所选择的位置中，分别测出6个和8个点。分别计算出它们的平均值，精确到0.5mm。

4．表格一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
