《预应力筋张拉记录（一）》

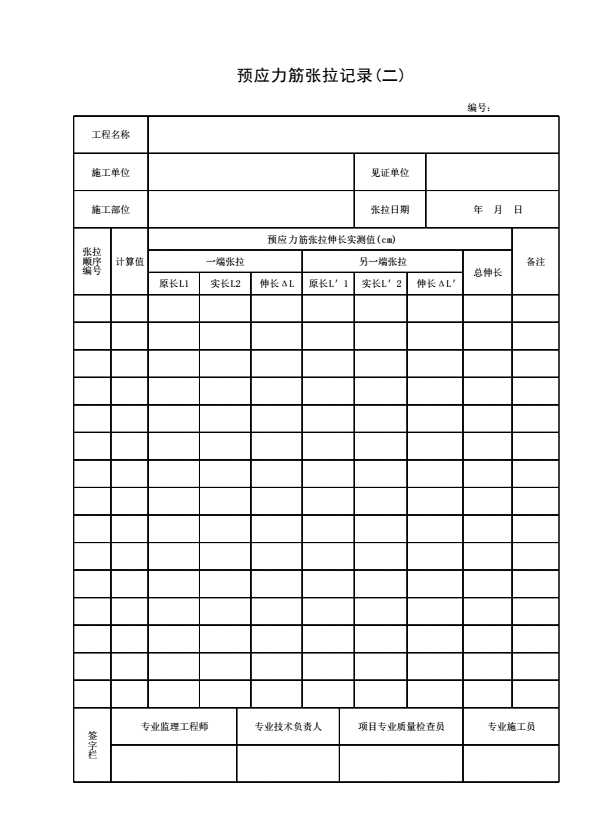

《预应力筋张拉记录（二）》

填表说明

1．本表由施工单位填写。

2．填写依据

《混凝土结构工程施工规范》GB50666-2011

《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2010

3．填写要求

1）按设计图纸要求，选择普通张拉或超张拉。普通张拉时，应不大于设计张拉应力；超张拉时，应为设计张拉应力的1.03倍。

2）张拉设备（如千斤顶、压力表等）要配套校准、配套使用。

4．表格填写

张拉时混凝土实际强度：填写实际值，不应低于设计混凝土强度等级值的75％。

设计控制应力：根据设计图纸要求填写。

预应力筋计算伸长值：根据如下公式计算得出的数值填写。

预应力筋伸长值范围：实测伸长值与计算伸长值的偏差应控制在±6％之内。

张拉端的伸长实测值：根据设计和专项施工方案要求填写。无具体要求时可按以下原则：有粘结预应力筋长度不大于20m时，可一端张拉，大于20m时，宜两端张拉；预应力筋为直线形时，一端张拉的长度可延长至35m；无粘结预应力筋长度不大于40m时，可一端张拉，大于40m时，宜两端张拉。

伸长值：可按下列公式计算确定：

式中：△L1——从初拉力至张拉控制力之间的实测张拉伸长值（mm），△L2——初拉力下的推算伸长值（mm），Ncon——张拉控制力（kN），N0 ——初拉力(kN)。

5．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。

《有粘结预应力结构灌浆记录》

填表说明

1．本表由施工单位填写。

2．填写依据

《混凝土结构工程施工规范》GB50666-2011

3．填写要求

1）有粘结预应力结构预应力筋张拉后，孔道应及时灌浆，孔道灌浆时应填写有粘结预应力结构灌浆记录。

2）水泥宜采用普通硅酸盐水泥或硅酸盐水泥，具体按设计图纸要求。

3）灌浆应连续进行，直至排气管排除的浆体稠度与注浆孔处相同且无气泡后，再顺浆体流动方向依次封闭排气孔；全部出浆口封闭后，宜继续加压0.5～0.7MPa，并应稳压1～2min后封闭灌浆口。

4）灌浆配合比、灌浆要求压力值均由设计确定，一般水灰比不大于0.45。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
