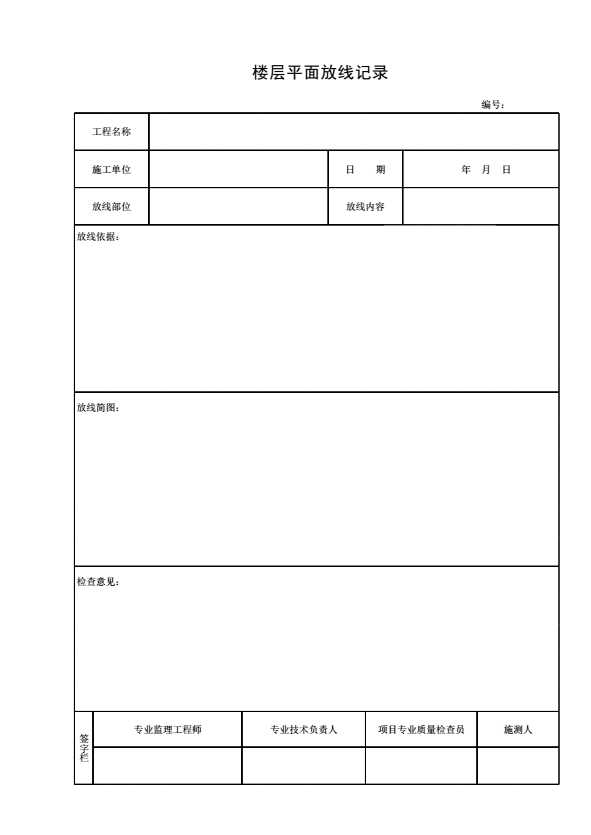

《楼层平面放线记录》

填表说明

1．本表由施工单位填写。

2．填写依据

《建筑施工测量标准》JGJ/T408-2017

《工程测量规范》GB50026-2020

3．填写要求

1）基础垫层、防水保护层完成后应测量建筑物基础标高，对墙柱轴线及边线、集水坑、电梯井坑边线进行测量放线并填写。

2）每层结构完成后应测量楼层标高及平面控制点位置，对楼层墙柱轴线及边线、门窗洞口线等测量放线并填写。

3）控制轴线投测至施工层后，应组成闭合图形，且间距不宜大于钢尺长度，控制轴线的布置因素应包括下列内容：

① 建筑物外廓轴线；

② 单元、施工流水段分界轴线；

③ 楼梯间、电梯间两侧轴线；

④ 每个施工流水段内控点不宜少于4个，应与其他流水段控制点组成闭合图形。

4）施工层放线时，应先校核投测轴线，闭合后再测设细部轴线与施工线，各部位放线允许误差应符合下表的规定。

各部位放线允许误差

5）外业资料、起算数据和放样数据，应经2人独立检核，确认合格有效后方可使用。

6）测量原始记录应清晰、完整、准确、无涂改。电子记录应提交原始的数据文件。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
