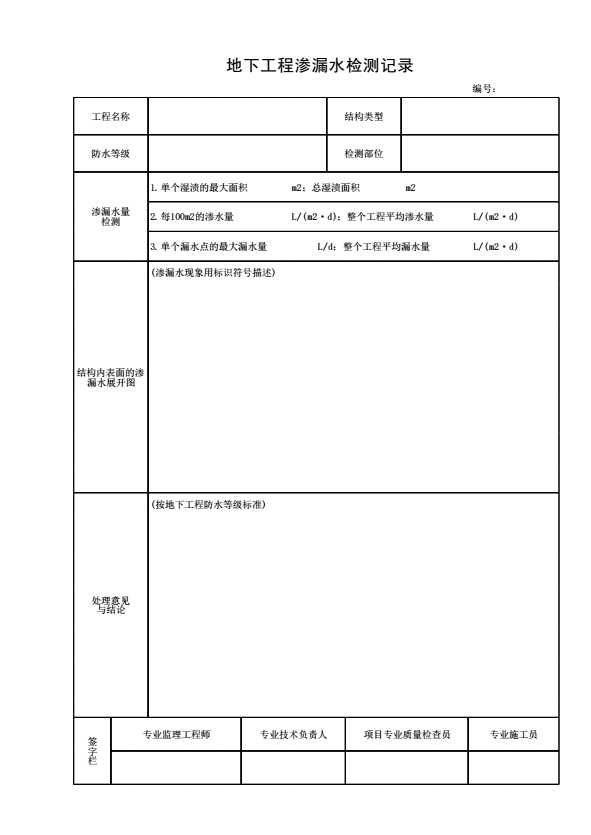

地下工程渗漏水检测记录
《地下工程渗漏水检测记录》
填表说明
1．本表由施工单位在回填土完成后，待地下水位恢复至自然水位且趋向稳定时填写。
2．填写依据
《地下防水工程施工质量验收规范》GB50208-2011
3．填写要求
1）房屋建筑地下工程应调查混凝土结构内表面的侧墙和底板。地下商场、地铁车站、军事地下库等单建式地下工程，应调查混凝上结构内表面的侧墙、底板和顶板。
2）地下防水工程质量验收时，施工单位必须提供“结构内表面的渗漏水展开图”。
3）施工单位应在“结构内表面的渗漏水展开图”上标示下列内容：
① 发现的裂缝位置、宽度、长度和渗漏水现象；
② 经堵漏及补强的原渗漏水部位；
③ 符合防水等级标准的渗漏水位置。
4）地下工程防水等级标准见下表。
|
防水等级 |
防水标准 |
|
一级 |
不允许渗水，结构表面无湿渍 |
|
二级 |
不允许渗水，结构表面可有少量湿渍； 房屋建筑地下工程：总湿渍面积不应大于总面积（包括顶板、墙面、地面）的1/1000；任意100m²防水面积上的湿渍不超过2处，单个湿渍的最大面积不大于0.1m² |
|
三级 |
有少量漏水点，不得有线流和漏泥沙； 任意100m²防水面积上漏水或湿渍点数不超过7处，单个漏水点的漏水量不大于2.5L/d,单个湿渍的最大面积不大于0.3m² |
|
四级 |
有漏水点，不得有线流和漏泥沙； 整个工程平均漏水量不大于2L（m².d）；任意100m²防水面积上的平均漏水量不大于4L/（m².d） |
5)渗漏水现象的定义和标识符号，可按下表选用。
|
漏水现象 |
定义 |
标识符号 |
|
湿渍 |
地下混凝土结构背水面，呈现明显色泽变化的潮湿斑 |
# |
|
渗水 |
地下混凝土结构背水面有水渗出，墙壁上可观察到明显的流挂水迹 |
○ |
|
水珠 |
地下混凝土结构背水面的顶板或拱顶，可观察到悬垂的水珠，其滴落间隔时间超过1min |
◇ |
|
滴漏 |
地下混凝土结构背水面的顶板或拱顶，渗漏水的滴落速度至少1滴/min |
▽ |
|
线漏 |
地下混凝土结构背水面，呈渗漏成线或喷水状态 |
↓ |
4．本表一式三份，施工单位、监理单位、建设单位各一份。
