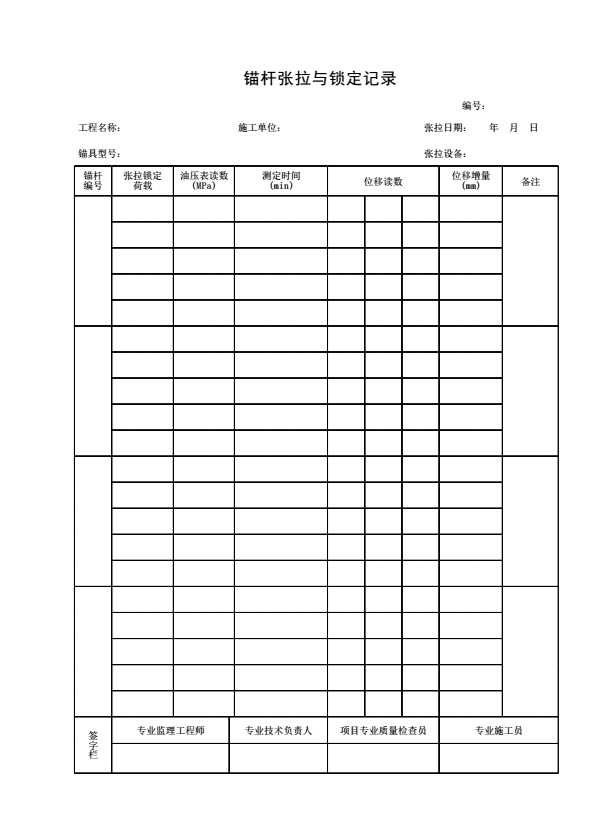

《锚杆张拉与锁定记录》

填表说明

1．本表由施工单位在锚杆张拉与锁定后填写。

2．填写依据

《建筑地基基础工程施工质量验收标准》GB50202-2018

《建筑地基基础工程施工规范》GB51004-2015

《建筑基坑支护技术规程》JGJ120-2012

3．填写要求

1）锚杆正式张拉前，应取0.1～0.2倍轴向拉力设计值（Nt）对锚杆预张拉1～2次。

2）锚杆张拉至1.05～1.10Nt时，岩层、砂土层应保持10min，黏性土层应保持15min，然后卸荷至设计锁定值。

3）初始荷载下，应测读锚头位移基准值3次，当每间隔5min的读数相同时，方可作为锚头位移基准值。

4）每级加、卸载稳定后，在观测时间内测读锚头位移不应少于3次。

5）当观测时间内锚头位移增量不大于1.0mm时，可视为位移收敛；否则，观测时间应延长至60min，并应每隔10min测读锚头位移1次；当该60min内锚头位移增量小于2.0mm时，可视为锚头位移收敛，否则视为不收敛。

4．表格填写

张拉锁定荷载：按设计或方案要求的张拉程序，计算每级张拉荷载值。

测定时间：5min，最后一次一般为10min。

位移读数：记录在每级张拉荷载作用下，锚杆的伸长值。

位移增量：三次位移读数的最大差值，不大于1.0mm。

5．本表一式二份，施工单位、监理单位各一份。
