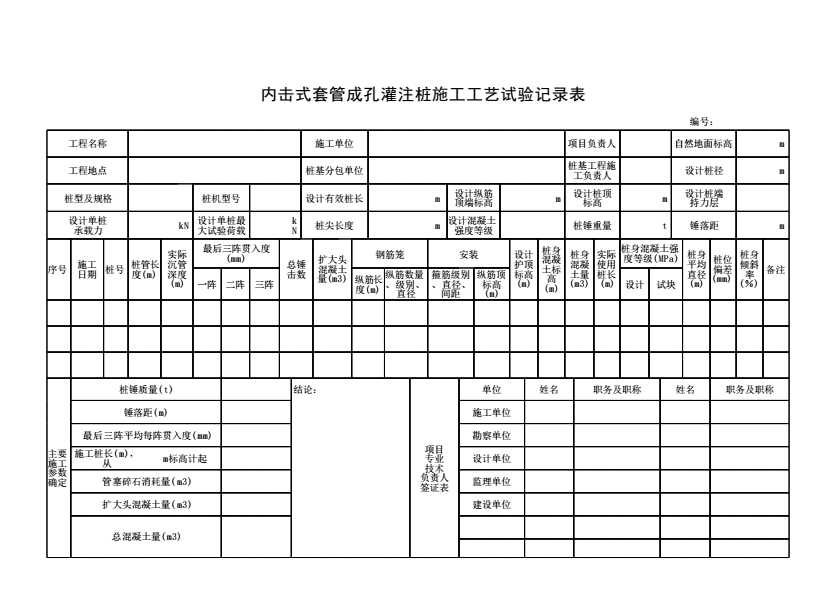

《内击式套管成孔灌注桩施工工艺试验记录表》

《内击式套管成孔灌注桩施工记录表》

填表说明

1．内击式套管成孔灌注桩的应进行工艺试验，工艺试验根数不少于3根，试验符合要求后投入施工，并由施工单位填写。

2．填写依据

《建筑地基基础工程施工规范》GB51004-2015

《建筑桩基技术规范》JGJ94-2008

《预应力混凝土管桩技术标准》JGJ/T406-2017

3．填写要求

1）宜采用重锤低击。

2）当以贯入度控制时，最后贯入度不宜小于30mm/10击。当持力层为较薄的强风化岩层且下卧层为中、微风化岩层时，最后贯入度不应小于25mm/10击，此时宜量测一阵锤的贯入度，若达到收锤标准即可收锤。

3）成桩后的桩身混凝土顶面应高于桩顶设计标高500mm。

4）外管封底可采用干硬性混凝土、无水混凝土配料，经夯击形成阻水、阻泥管塞，其高度可为100mm。

4．表格填写

桩管长度：填写钢套管的长度。

实际沉管深度：填写钢套管底部进入土层的深度。

管塞碎石消耗量：按厚度100mm计算体积填写。

最后三阵贯入度：根据实际填写，一般在20～50mm左右。

锤落距：根据施工方案要求填写，宜低于2m。

实际使用桩长：＞设计桩长+超灌长度（≥500mm）

5．表格一式二份，施工单位、监理单位各一份。
