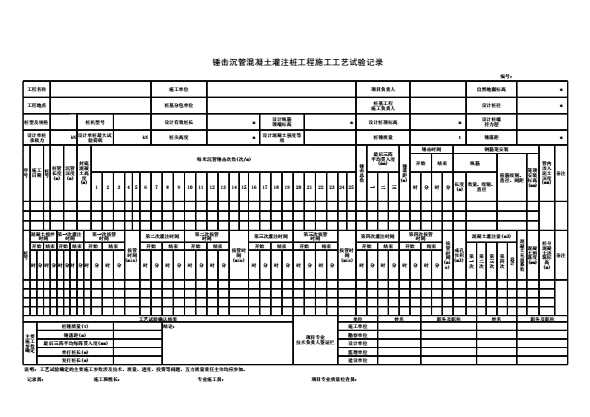

《锤击沉管混凝土灌注桩工程施工工艺试验记录》

《锤击沉管混凝土灌注桩工程施工记录表》

填表说明

1．锤击沉桩灌注桩的应进行工艺试验，工艺试验根数不少于3根，试验符合要求后投入施工，并由施工单位填写。

2．填写依据

《建筑地基基础工程施工规范》GB51004-2015

《建筑桩基技术规范》JGJ94-2008

3．填写要求

1）沉管灌注桩桩身配有钢筋时，混凝土的坍落度宜为80～100mm，素混凝土桩宜为70～80mm。沉管灌注桩的混凝土充盈系数不应小于1.0。

2）桩身配钢筋笼时，第一次混凝土应先灌至笼底标高，然后放置钢筋笼，再灌混凝土至桩顶标高。

3）拔管速度要均匀，一般土层宜为1.0m/min，软弱土层和较硬土层交界处宜为0.3～0.8m/min，淤泥质软土不宜大于0.8m/min。

4）拔管高度应与混凝土灌入量相匹配，最后一次拔管应高于设计标高。

5）每阵10击的贯入度不大于设计规定的数值。

6）成桩后的桩身混凝土顶面标高不应低于设计标高500mm。

4．表格一式二份，施工单位、监理单位各一份。
