《锤击混凝土预制桩、钢桩施工工艺试验记录表》

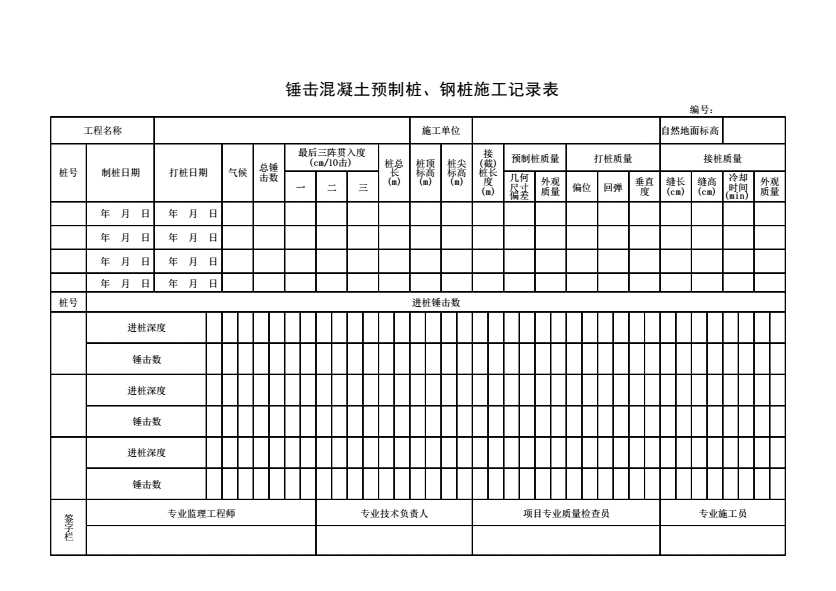

《锤击混凝土预制桩、钢桩施工记录表》

《锤击混凝土预制桩、钢桩施工记录汇总表》

填表说明

1．锤击混凝土预制桩、钢桩的应进行工艺试验，工艺试验根数不少于3根，试验符合要求后投入施工，并由施工单位填写并汇总。

2．填写依据

《建筑地基基础工程施工质量验收标准》GB50202-2018

《建筑桩基技术规范》JGJ94-2008

《预应力混凝土管桩技术标准》JGJ/T406-2017

3．填写要求

1）混合配筋管桩、预应力高强混凝土管桩总锤击数不宜超过2000击，最后1m沉桩锤击数不宜超过300击；预应力混凝土管桩总锤击数不宜超过1500击，最后1m沉桩锤击数不宜超过250击。

2）当以贯入度控制时，最后贯入度不宜小于30mm/10击。当持力层为较薄的强风化岩层且下卧层为中、微风化岩层时，最后贯入度不应小于25mm/10击，此时宜量测一阵锤的贯入度，若达到收锤标准即可收锤。

3）当遇到贯入度剧变，桩身突然发生倾斜、位移或有严重回弹、桩顶或桩身出现严重裂缝、破碎等情况时，应暂停打桩，并分析原因，采取相应措施。

4）入土部分桩段的桩头宜高出地面1.0m。

5）送桩深度不宜大于2.0m，当送桩深度超过2.0m且不大于6.0m时，打桩机应为三点支撑履带自行式或步履式柴油打桩机。

6）冷却时间不少于8min。

7）送桩前，管桩露出地面高度宜为0.5～1m。

4．表格填写

场地标高：填写桩机所处的地面标高。

最后三阵贯入度：不应小于25mm/10击。

接（截）桩长度：实际桩长-设计桩长。

送桩长度：自然地面标高-实际桩顶标高+0.5～1m（露出地面高度）。

最终桩顶标高：截桩后的标高，设计桩顶标高±50mm。

5．表格一式二份，施工单位、监理单位各一份。
