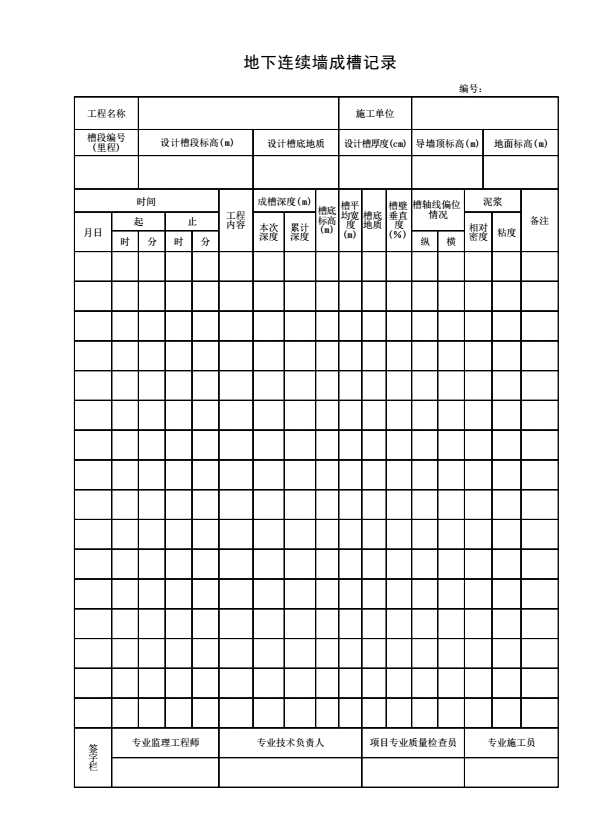

地下连续墙成槽记录
《地下连续墙成槽记录》
填表说明
1．本表由施工单位在地下连续墙成槽施工过程中填写。
2．填写依据
《建筑地基基础工程施工规范》GB51004-2015
《建筑基坑支护技术规程》JGJ120-2012
3．填写要求
1）导墙顶面应高于地面100mm，高于地下水位0.5m以上，导墙底部应进入原状土200mm以上。
2）导墙内侧墙面应垂直，其净距应比地下连续墙设计厚度加宽40mm。
3）单元槽段成槽过程中抽检泥浆指标不应少于2处，且每处不应少于3次，自成槽开挖到三分之一深度开始到槽底均匀分布检测。
4）地下连续墙的质量检验标准应符合下表的规定。
|
项 |
序 |
检查项目 |
性能指标 |
检查方法 |
|||
|
一般项目 |
1 |
新拌制泥浆 |
比重 |
1.03~1.10 |
比重计 |
||
|
黏度 |
黏性土 |
20~25s |
黏度计 |
||||
|
砂土 |
25~35s |
||||||
|
2 |
循环泥浆 |
比重 |
1.05~1.25 |
比重计 |
|||
|
黏度 |
黏性土 |
20~30s |
黏度计 |
||||
|
砂土 |
30~40s |
||||||
|
3 |
清基（槽） 后的泥浆 |
现浇地下连续墙 |
比重 |
黏性土 |
1.10~1.15 |
比重计 |
|
|
砂土 |
1.1~1.20 |
||||||
|
黏度 |
20~30s |
黏度计 |
|||||
|
4 |
预制地下连续墙 |
比重 |
1.10~1.20 |
比重计 |
|||
|
黏度 |
20~30s |
黏度计 |
|||||
5）地下连续墙成槽允许偏差应符合下表的规定。
|
项目 |
允许偏差 |
检测方法 |
|
|
深度 |
临时结构 |
≤100mm |
测绳，2点/幅 |
|
永久结构 |
≤100mm |
||
|
槽位 |
临时结构 |
≤50mm |
钢尺，1点/幅 |
|
永久结构 |
≤30mm |
||
|
墙厚 |
临时结构 |
≤50mm |
20%超声波，2点/幅 |
|
永久结构 |
≤50mm |
100%超声波，2点/幅 |
|
|
垂直度 |
临时结构 |
≤1/200 |
20%超声波，2点/幅 |
|
永久结构 |
≤1/300 |
100%超声波，2点/幅 |
|
|
沉渣厚度 |
临时结构 |
≤200mm |
100%超声波，2点/幅 |
|
永久结构 |
≤100mm |
||
6）导墙顶标高：地面标高+100mm。
7）工程内容：包括导墙施工、成槽、清槽，成槽至少分三次进行检查并填写。
4．本表一式三份，施工单位、监理单位、建设单位各一份。
