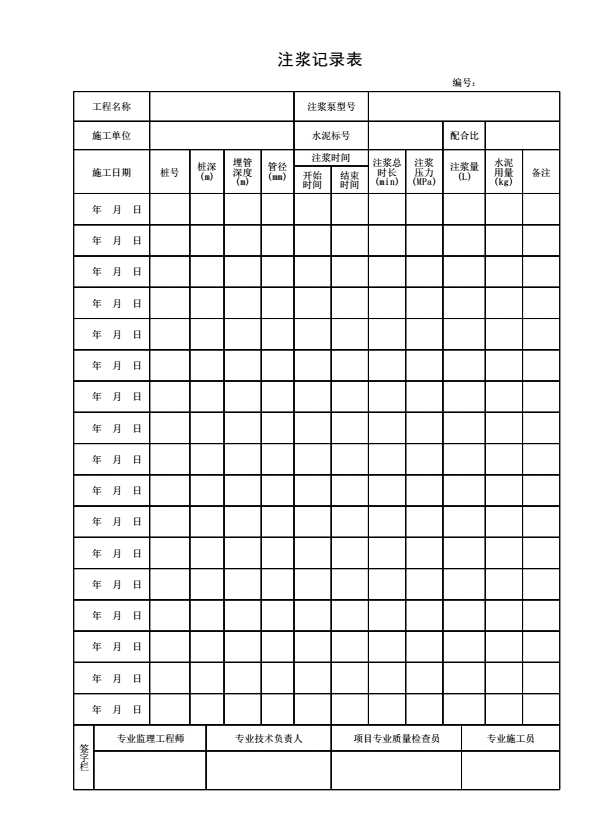

《注浆记录表》

填表说明

1．本表由施工单位在灌注桩成桩后，再注浆时填写。

2．填写依据

《建筑桩基技术规范》JGJ94-2008

3．填写要求

1）注浆作业宜于成桩2d后开始；不宜迟于成桩30d后。

2）对于饱和土，水灰比宜为0.45～0.65；对于非饱和土，水灰比宜为0.7～0.9（松散碎石土、砂砾宜为0.5～0.6）；低水灰比浆液宜掺入减水剂。

3）注浆流量不宜超过75L/min。

4） 对于直径不大于1200mm的桩，宜沿钢筋笼圆周对称设置2根；对于直径大于1200mm而不大于2500mm的桩，宜对称设置3根。

5）对于桩长超过15m且承载力增幅要求较高者，宜采用桩端桩侧复式注浆；桩侧后注浆管阀设置数量应综合地层情况、桩长和承载力增幅要求等因素确定，可在离桩底5～15m以上、桩顶8m以下，每隔6～12m设置一道桩侧注浆阀。

6）当满足下列条件之一时可终止注浆：

① 注浆总量和注浆压力均达到设计要求；

② 注浆总量已达到设计值的75％，且注浆压力超过设计值。

7）单桩注浆量的设计应根据桩径、桩长、桩端桩侧土层性质、单桩承载力增幅及是否复式注浆等因素确定，可按下式估算：

式中：——分别为桩端、桩侧注浆量经验系数，＝1.5～1.8，＝0.5～0.7；对于卵、砾石、中粗砂取较高值；n——桩侧注浆断面数；d——基桩设计直径（m）；——注浆量，以水泥质量计（t）。

8）对于风化岩、非饱和黏性土及粉土，注浆压力宜为3～10MPa；对于饱和土层注浆压力宜为1.2～4MPa，软土宜取低值，密实黏性土宜取高值。

4．本表一式二份，施工单位、监理单位各一份。
