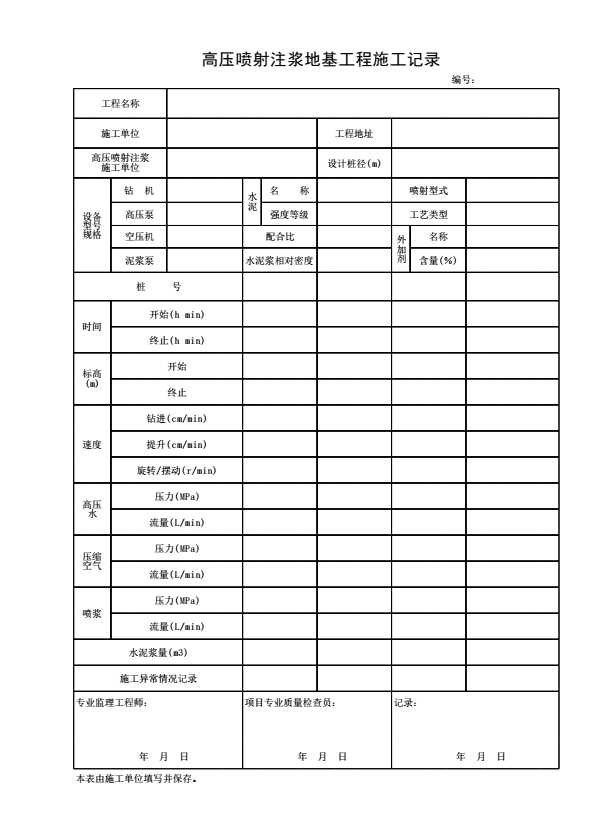

高压喷射注浆地基工程施工记录
《高压喷射注浆地基工程施工记录》
填表说明
1．本表由施工单位在高压喷射注浆地基施工过程中填写。
2．填写依据
《建筑地基基础工程施工规范》GB51004-2015
《建筑地基处理技术规范》JGJ79-2012
3．填写要求
1）高压喷射按喷射方式有旋喷（固结体为圆柱状）、定喷（固结体为壁状）和摆喷（固结体为扇状）三种基本形状。
2）旋喷桩施工，应根据工程需要和土质条件选用单管法、双管法和三管法。
3）旋喷桩的施工参数一览表见下表。
|
旋喷施工方法 |
单管法 |
双管法 |
三管法 |
||
|
适用土质 |
砂土、黏性土、黄土、杂填土、小粒径砂砾 |
||||
|
浆液材料及配方 |
以水泥为主材，加人不同的外加剂后具有速凝、早强、抗腐蚀、防冻等特性，常用水灰比 1:1，也可适用化学材料 |
||||
|
旋喷施工参数 |
水 |
压力（Mpa） |
- |
- |
25 |
|
流量（L/min） |
- |
- |
80~120 |
||
|
喷嘴孔径（mm）及个数 |
- |
- |
2~3（1~2） |
||
|
空气 |
压力（Mpa） |
- |
0.7 |
0.7 |
|
|
流量（L/min） |
- |
1~2 |
1~2 |
||
|
喷嘴孔径（mm）及个数 |
- |
1~2（1~2） |
1~2（1~2） |
||
|
浆液 |
压力（Mpa） |
25 |
25 |
25 |
|
|
流量（L/min） |
80~120 |
80~120 |
80~150 |
||
|
喷嘴孔径（mm）及个数 |
2~3（2） |
2~3（1~2） |
10~2（1~2） |
||
|
灌浆管外径（mm） |
2或5 |
∅42，∅50，∅75 |
∅75或∅90 |
||
|
提升速度（cm/min） |
15~25 |
7~20 |
5~20 |
||
|
旋转速度（r/min） |
16~20 |
5~16 |
5~16 |
||
4）宜采用强度等级为42.5级的普通硅酸盐水泥，水泥浆液的水灰比宜为0.8～1.2。
4．本表一式二份，施工单位、监理单位各一份。
