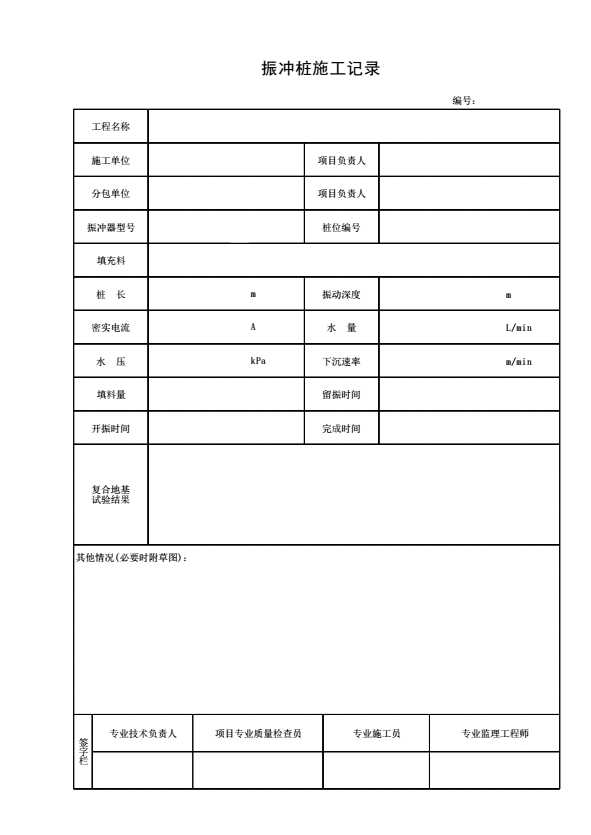

《振冲桩施工记录》

填表说明

1．本表由施工单位在振冲桩施工时填写。

2．填写依据

《建筑地基基础工程施工规范》GB51004-2015

《建筑地基处理技术规范》JGJ79-2012

3．填写要求

1）振冲桩桩体材料可采用含泥量不大于5％的碎石、卵石、矿渣或其他性能稳定的硬质材料，不宜使用风化易碎的石料。对30kW振冲器，填料粒径宜为20～80mm；对55kW振冲器，填料粒径宜为30～100mm；对75kW振冲器，填料粒径宜为40～150mm。沉管桩桩体材料可用含泥量不大于5％的碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑等硬质材料，最大粒径不宜大于50mm。

2）水压宜为200～600kPa，水量宜为200～400L/min，造孔速度宜为0.5～2.0m/min。

3）使用30kW振冲器密实电流一般为45～55A；55kW振冲器密实电流一般为75～85A；75kW振冲器密实电流为80～95A。

4）为了保证桩顶部的密实，振冲前开挖基坑时应在桩顶高程以上预留一定厚度的土层。一般30kW振冲器应留0.7～1.0m，75kW应留1.0～1.5m。当基槽不深时可振冲后开挖。

5）当稳定电流达到密实电流值后宜留振30s。

6）每段提升高度宜为500mm，每米振密时间宜为1min。

7）振动深度为自然地面标高-桩底标高，一般为设计桩长+0.7～1.0m。

4．本表一式二份，施工单位、监理单位各一份。
