基坑支护水平位移监测记录

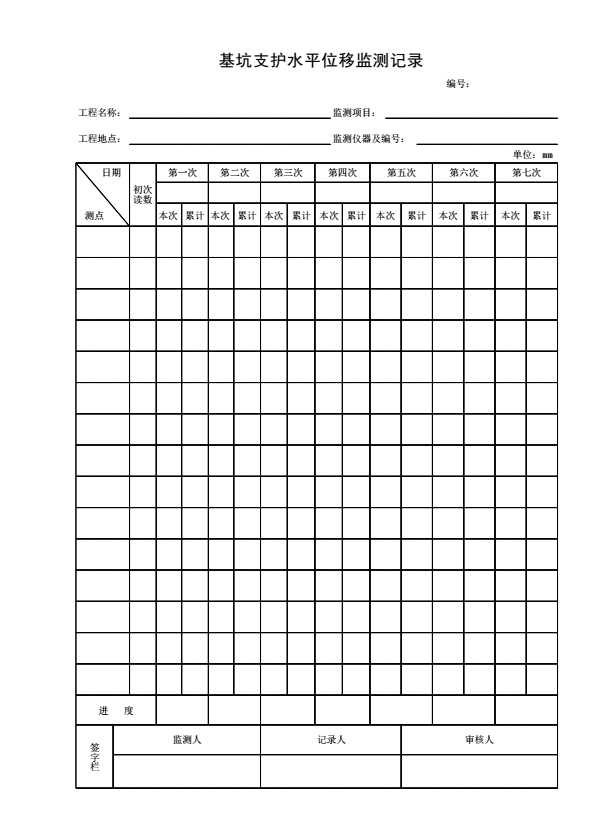

《基坑支护水平位移监测记录》
填表说明
1．本表由监测单位在土方开挖至肥槽回填时填写。
2．填写依据
《建筑基坑工程监测技术标准》GB50497-2019
3．填写要求
1）基坑设计安全等级为一、二级的基坑及超过一定规模危险性较大的基坑应进行监测。
2）基坑各侧边中部、阳角处、邻近被保护对象的部位应布置监测点。监测点水平间距不宜大于20m，每边监测点数目不宜少于3个。
3）监测工作应从基坑工程施工前开始，直至地下工程完成为止，开挖后监测频率可按下表确定。
现场仪器监测的监测频率
|
基坑设计安全等级 |
施工进度 |
监测频率 |
|
|
一级 |
开挖深度h |
≤H/3 |
1次/（2~3）d |
|
H/3~2H/3 |
1次/（2~3）d |
||
|
2H/3~H |
(1~2）次/d |
||
|
底板浇筑后时间（d） |
≤7 |
1次/d |
|
|
7~14 |
1次/3d |
||
|
14~28 |
1次/5d |
||
|
＞28 |
1次/7d |
||
|
二级 |
开挖深度h |
≤H/3 |
1次/3d |
|
H/3~2H/3 |
1次/2d |
||
|
2H/3~H |
1次/d |
||
|
底板浇筑后时间（d） |
≤7 |
1次/2d |
|
|
7~14 |
1次/3d |
||
|
14~28 |
1次/7d |
||
|
＞28 |
1次/10d |
||
注：1 h为基坑开挖深度；H为基坑设计深度。
2 支撑结构开始拆除到拆除完成后3d内监测频率加密1次/d。
3 基坑工程施工至开挖前的监测频率视具体情况确定。
4 当基坑设计安全等级为三级时，监测频率可视具体情况适当降低。
5 宜测、可测项目的仪器监测频率可视具体情况适当降低。
4．本表一式二份，施工单位、监理单位各一份。
