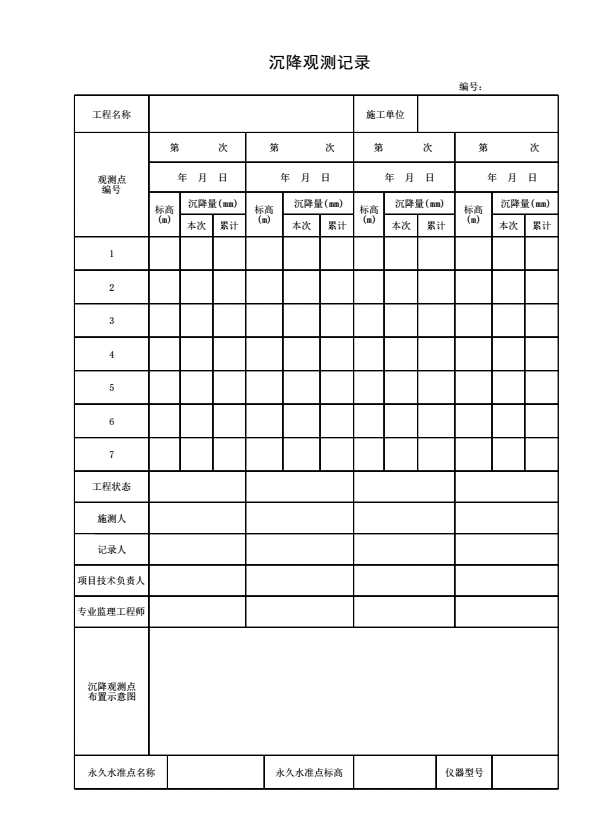

《沉降观测记录》

填表说明

1．本表由施工单位填写。

2．填写依据

《建筑变形测量规范》JGJ8-2016

3．填写要求

1）沉降监测点的布设应符合下列规定：

① 应能反映建筑及地基变形特征，并应顾及建筑结构和地质结构特点。当建筑结构或地质结构复杂时，应加密布点；

② 对民用建筑，沉降监测点宜布设在下列位置：建筑的四角、核心筒四角、大转角处及沿外墙每10～20m处或每隔2～3根柱基上。

2）沉降观测的周期和观测时间应符合下列规定：

① 宜在基础完工后或地下室砌完后开始观测；

② 观测次数与间隔时间应视地基与荷载增加情况确定。民用高层建筑宜每加高2～3层观测1次，工业建筑宜按回填基坑、安装柱子和屋架、砌筑墙体、设备安装等不同施工阶段分别进行观测，若建筑施工均匀增高，应至少在增加荷载的25％、50％、75％和100％时各测1次；

③ 施工过程中若暂时停工，在停工时及重新开工时应各观测1次，停工期间可每隔2～3月观测1次；

④ 建筑运营阶段的观测次数，应视地基土类型和沉降速率大小确定。除特殊情况外，可在第一年观测3～4次，第二年观测2～3次，第三年后每年观测1次，至沉降达到稳定状态或满足观测要求为止；

⑤ 观测过程中，若发现大规模沉降、严重不均匀沉降或严重裂缝等，或出现基础附近地面荷载突然增减、基础四周大量积水、长时间连续降雨等情况，应提高观测频率，并应实施安全预案；

⑥ 建筑沉降达到稳定状态可由沉降量与时间关系曲线判定。当最后100d的最大沉降速率小于0.01～0.04mm/d时，可认为已达到稳定状态。对具体沉降观测项目，最大沉降速率的取值宜结合当地地基土的压缩性能来确定。

4．表格填写

观测点：根据测量方案要求的布置点数填写。

监测次数：根据测量方案要求的监测频率填写。

工程状态：进行监测时，施工的进度情况。

沉降观测点布置示意图：按施工方案的布置图来确定。

5．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
