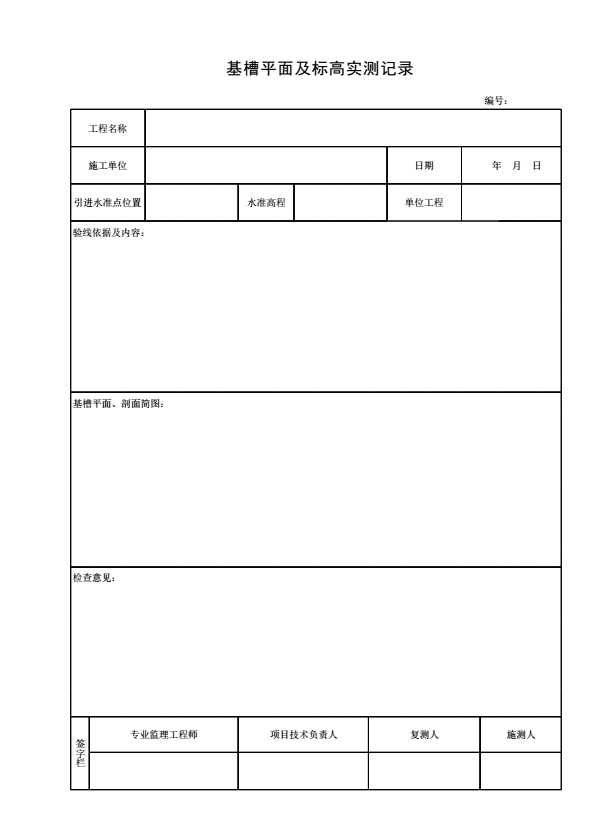

《基槽平面及标高实测记录》

填表说明

1．本表由施工单位在土方开挖到设计标高后填写。

2．填写依据

《建筑施工测量标准》JGJ/T408-2017

3．填写要求

1）土方施工测量应包括下列工作内容：

① 基槽（坑）开挖边界线；

② 放坡比例及标高；

③ 电梯井坑、积水坑的平面、标高位置及放坡比例。

2）条形基础放线应以轴线控制桩为准测设基槽边线，两灰线外侧为槽宽，允许误差应为+20mm、-10mm。

3）杯形基础放线应以轴线控制桩为准测设柱中心桩，再以柱中心桩及其轴线方向定出柱基开挖边线，中心桩的允许误差应为3mm。

4）整体基础开挖放线。地下连续墙施工时，应以轴线控制桩为准测设连续墙中线，中线横向允许误差应为±10mm；混凝土灌注桩施工时，应以轴线控制桩为准测设灌注桩中线，中线横向允许误差应为±20mm；大开挖施工时应根据轴线控制桩分别测设出基槽上、下口位置桩，并撒出开挖边界线，上口桩允许误差应为+50mm、-20mm，下口桩允许误差应为+20mm、-10mm。

5）在条形基础与杯形基础开挖中，应在槽壁上每隔3m距离测设距槽底设计标高500mm或1000mm的水平桩，允许误差应为±5mm。

6）简图应包括外轮廓轴线尺寸、开挖边界线、放坡比例、基底（顶）标高、电梯井坑、积水坑的平面、标高位置及放坡比例、指北针等信息。

4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
