桩位偏差记录及桩位竣工图

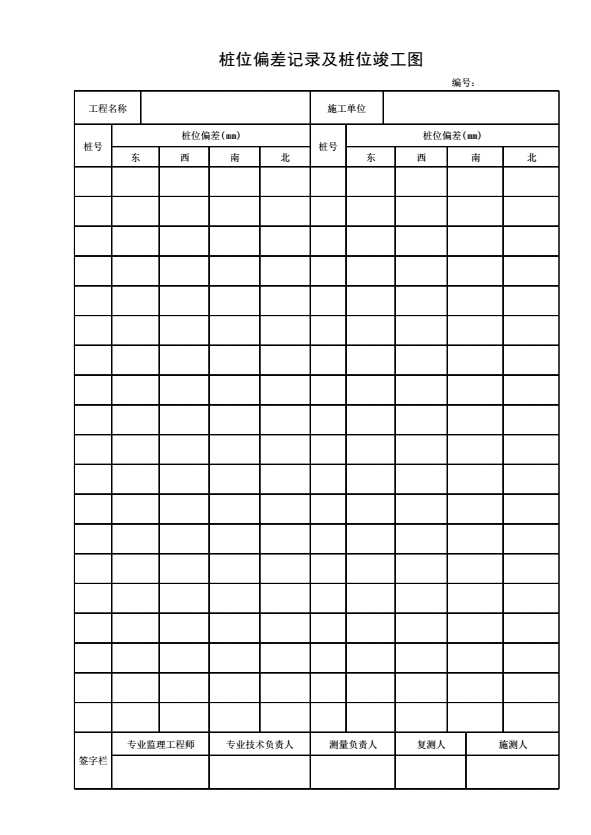

《桩位偏差记录及桩位竣工图》
填表说明
1．本表由施工单位在开挖到设计标高及凿桩头之后填写。
2．填写依据
《建筑地基基础工程施工质量验收标准》GB50202-2018
3．填写要求
1）预制桩（钢桩）的桩位偏差应符合下表规定。
|
序 |
检查项目 |
允许偏差（mm） |
|
|
1 |
带有基础梁的桩 |
垂直基础梁的中心线 |
≤100+0.01H |
|
沿基础梁的中心线 |
≤150+0.01H |
||
|
2 |
承台桩 |
桩数为1~3根桩基中的桩 |
≤100+0.01H |
|
桩数大于或等于4根桩基中的桩 |
≤1/2桩径+0.01H或1/2边长+0.01H |
||
注：H为桩基施工面至设计桩顶的距离（mm）
2）灌注桩的桩位允许偏差应符合下表规定。
|
序 |
检查项目 |
允许偏差（mm） |
|
|
1 |
泥浆护壁桩孔桩 |
D＜1000mm |
≤70+0.01H |
|
D≥1000mm |
≤100+0.01H |
||
|
2 |
套管成孔灌注桩 |
D＜500mm |
≤70+0.01H |
|
D≥500mm |
≤100+0.01H |
||
|
3 |
干成孔灌注桩 |
≤70+0.01H |
|
|
4 |
人工挖孔桩 |
≤50+0.005H |
|
注：H为桩基施工面至设计桩顶的距离（mm）；D为设计桩径（mm）
3）本表应附基桩竣工平面图及桩顶标高图。
4．本表一式四份，施工单位、监理单位、建设单位、城建档案馆各一份。
