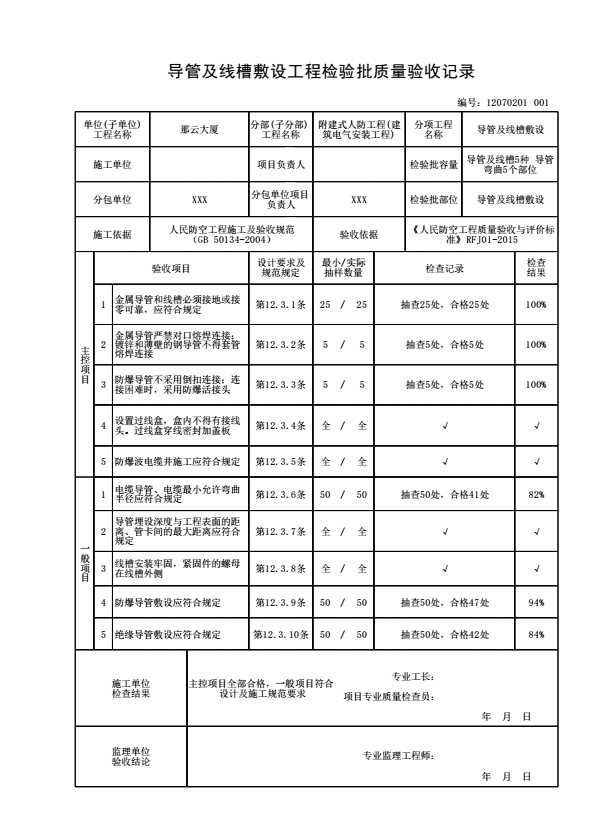

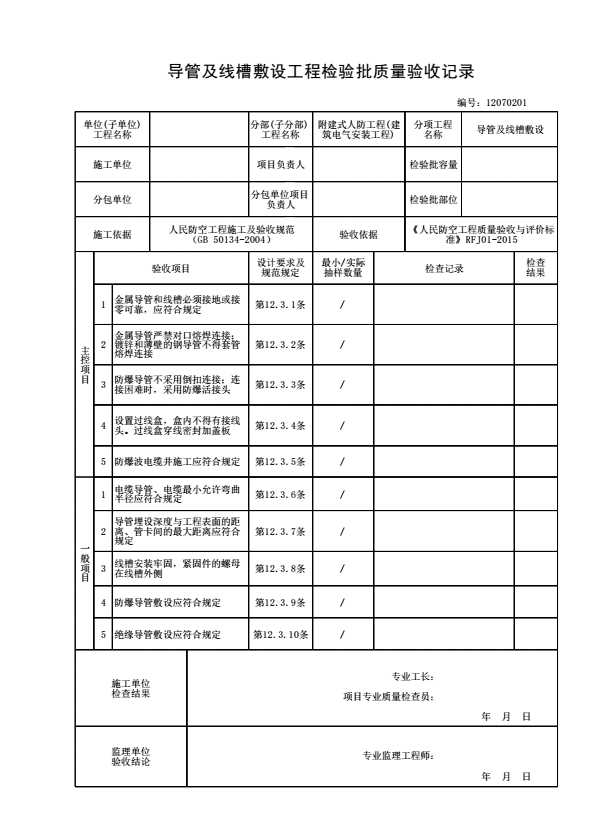

导管及线槽敷设工程检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

12.3.1 金属导管和线槽必须接地或接零可靠，并符合下列规定：

1 镀锌钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地跨接的两卡间边线为铜芯软导线，截面积不小于4mm²；

2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；

3 金属线槽不作设备的接地导体，当设计无具体要求时，金属线槽全长不少于2处与接地或接零干线连接；

4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

检查数量：按管子不同材质各抽查5处。

检验方法：明设的观察检查；暗设的检查隐蔽工程记录。

12.3.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

检查数量：抽查5处。

检验方法：观察检查。

12.3.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

检查数量：抽查5处。

检验方法：观察检查。

12.3.4 电缆、电线暗配管穿越防护密闭或密闭墙体时，应在墙体两侧设置过线盒，盒内不得有接线头。过线盒穿线后应密封，并加盖板。

检查数量：全数检查。

检验方法：观察检查。

12.3.5 防爆波电缆井施工应符合下列规定：

1 由室外地下进、出人防工程的强电或弱电线路，应分别设置强电或弱电防爆波电缆井；

2 防爆波电缆井宜设置在紧靠外墙外侧；

3 井内不得有渗漏水；

4 井内除应有设计需要的穿墙管数量外，还应预埋4～6根备用管，管径为50mm～80mm，管壁厚度不小于2.5mm的热镀锌钢管。

检查数量：全数检查。

检验方法：观察检查。

一般项目

12.3.6 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合本标准表12.2.7的规定。

检查数量：按不同检查部位、内容各抽查10处。

检验方法：观察检查。

12.3.7 暗配的导管，埋设深度与工程表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150mm～500mm范围内设有管卡，中间直线段管卡间的最大距离应符合表12.3.7的规定。

检查数量：全数检查。

检验方法：测量检查、观察检查。

表12.3.7 管卡间最大距离

12.3.8 线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。

检查数量：全数检查。

检验方法：观察检查。

12.3.9 防爆导管敷设应符合下列规定：

1 导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；

2 安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。

检查数量：按管子不同材质、不同敷设方式各抽查10处。

检验方法：观察，检查隐蔽工程记录。

12.3.10 绝缘导管敷设应符合下列规定：

1 管口平整光滑；管与管﹑管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；

2 直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；

3 当设计无具体要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管。

检查数量：按管子不同材质、不同敷设方式各抽查10处。

检验方法：明设的观察检查；暗设的检查隐蔽工程记录。
