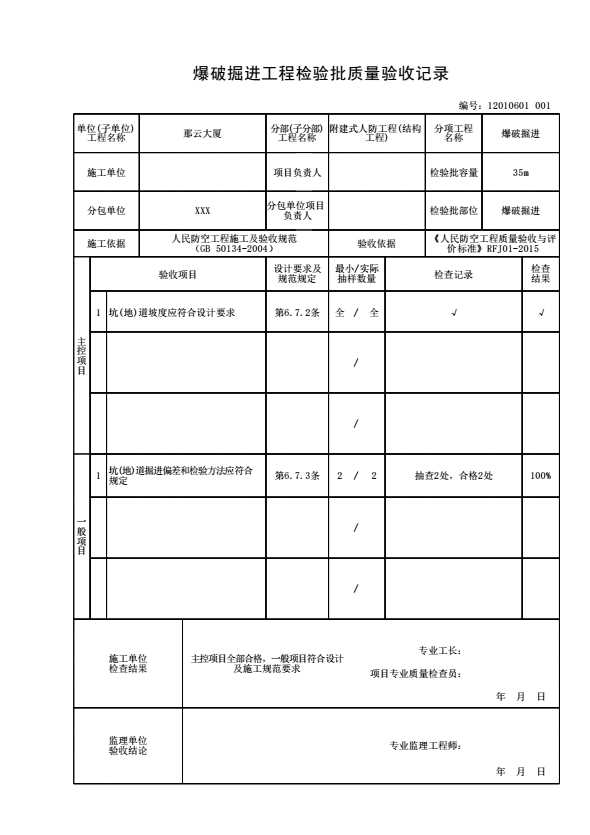

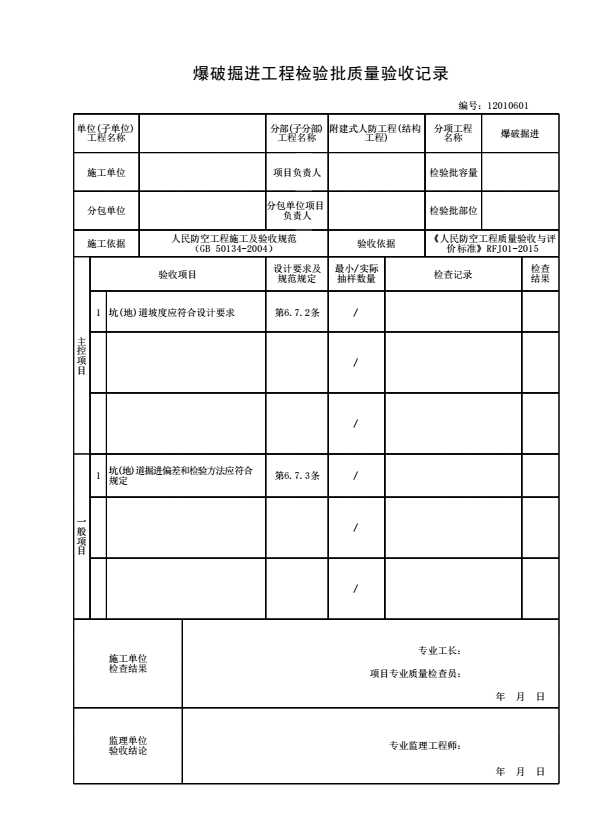

12010601 爆破掘进工程检验批质量验收记录
爆破掘进工程检验批质量验收记录
填表说明
一、填写依据：
《人民防空工程质量验收与评价标准》RFJ01-2015
二、检验批划分：
3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。
三、规范摘要：
主控项目
6.7.2 坑（地）道坡度必须符合设计要求；毛洞表面应平整。
检查数量：全数检查。
检验方法：观察和尺量检查。
一般项目
6.7.3 坑（地）道掘进允许偏差和检验方法应符合表6.7.3的规定。
检查数量：口部坐标、标高和毛洞两口间坡度，按每个口进行检查；其他按不同规格毛洞每20m检查1处；预留孔、预留洞逐个检查。
表6.7.3坑道、地道掘进的允许偏差和检验方法
|
序号 |
项目 |
允许偏差（mm） |
检验方法 |
|
1 |
口部坐标 |
100 |
用经纬仪检查 |
|
2 |
口部标高 |
±100 |
用水准仪检查 |
|
3 |
两洞口间坡度 |
±10% |
观察或用坡度尺检查 |
|
4 |
局部坡度 |
±20%且超过部件累计长度不大于全长的20% |
|
|
5 |
毛洞宽度（由中心线向两帮量） |
+100 -20 |
拉线和尺量检查 |
|
6 |
毛洞高度（由腰线分别向底板、顶板量） |
+100 -30 |
|
|
7 |
毛洞局部超挖 |
0~150且累计超挖面积不大于总面积的15% |
|
|
8 |
毛洞中心线局部偏移 |
0~200且偏移部分的累计长度不大于全长的15% |
|
|
9 |
预留孔中心线局部偏移 |
20 |
|
|
10 |
预留洞中心位置 |
50 |
