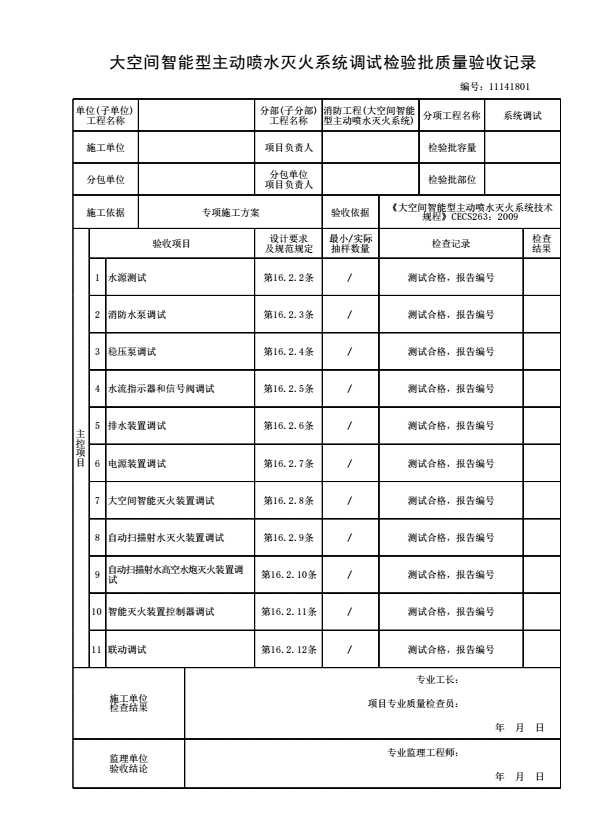

大空间智能型主动喷水灭火系统调试检验批质量验收记录

一、填写依据：

《大空间智能型主动喷水灭火系统技术规程》CECS263：2009

二、规范摘要：

主控项目

16.2.2 水源测试应符合下列要求：

1 当采用地下消防水池作水源时，按设计要求核实消防水池的容积，水质以及消防储水不作它用的技术措施；

2 当采用市政自来水直接供水时，按设计要求核实市政自来水的水压，水质、进水管数量、各进水管的供水量、是否设置了检修阀门和倒流防止器；

3 当采用屋顶水箱、高位水池直接供水时，按设计要求核实屋顶水箱.高位水池的储水容积、水质、设置高度，补水时间以及消防储水不作它用的技术措施；

4 按设计要求核实消防水泵接合器的数量和供水能力，并通过移动式消防水泵做供水试验进行验证。

16.2.3 消防水泵调试应符合下列要求：

1 消防水泵的供电电源应采用消防电源﹔

2 以手动方式启动消防水泵时，消防水泵应在手动按钮按下后20s内投入正常运行；当大空间灭火装置自动启动时，消防水泵应在大空间灭火装置发出报警信号后20s内投入正常运行﹔

3 以备用电源切换方式或备用泵切换起动消防水泵时，消防水泵应在20s内投入正常运行。

16.2.4 稳压泵应按设计要求进行调试。当达到设计启动条件时，稳压泵应立即启动；当达到系统设计压力时，稳压泵应自动停止运行﹔当消防主泵启动时，稳压泵应停止运行。

16.2.5 水流指示器和信号阀调试应符合下列要求：

1 大空间灭火装置射水灭火时，水流指示器应输出报警信号；

2 信号阀应准确发出阀门打开或关闭的电信号。

16.2.6 试验过程中，系统排出的水应通过排水设施全部排走，或排回消防水池。

16.2.7 电源装置调试应符合下列要求：

1 电源装置的容量应符合设计和现行有关国家标准的要求；

2 电源装置的交流输入和直流备用输入（蓄电池组）应能自动切换﹔

3 电源装置的交流输入和直流备用输入切换时，不应影响大空间智能灭火装置的工作状态﹔

4 电源装置的直流备用输入（蓄电池组）充放电功能正常。

16.2.8 大空间智能灭火装置调试应符合下列要求：

1 大空间智能灭火装置的调试应逐个进行；

2 通电后复位状态﹑监视状态正常；

3 使系统处于手动状态，在大空间智能灭火装置进入监视状态后，在其保护范围内，模拟火灾发生，待火源稳定燃烧后，在规定的时间内，大空间智能灭火装置应发出报警、启动水泵、打开电磁阀等信号。此时使系统变为自动状态，则水泵应立即启动、电磁阀应立即打开、喷头应应立即喷水灭火。火源熄灭后，可人工复位大空间智能灭火装置，使其重新处于监视状态；

4 大空间智能灭火装置的大流量喷头在喷水过程中转动均匀、灵活。

16.2.9 自动扫描射水灭火装置调试应符合下列要求：

1 自动扫描射水灭火装置的调试应逐个进行。

2 通电后复位状态﹑监视状态正常。

3 使系统处于手动状态，在自动扫描射水灭火装置进入监视状态后，在其保护范围内，模拟火灾发生，待火源稳定燃烧后，在规定的时间内，自动扫描射水装置应完成对火源的扫描和定位并发出报警、启动水泵、打开电磁阀等信号。此时使系统变为自动状态则水泵应立即启动、电磁阀应立即打开、喷头应立即喷水灭火。射出的水帘应直接击中或覆盖火源，且分布均匀，与地平面呈垂直状。火源熄灭后，可人工复位自动扫描射水灭火装置，使其重新处于监视状态。

4 自动扫描射水灭火装置在复位、扫描旋转过程中应转动均匀、灵活。

16.2.10 自动扫描射水高空水炮灭火装置调试应符合下列要求：

1 自动扫描射水高空水炮灭火装置的调试应逐个进行；

2 通电后复位状态、监视状态正常；

3 使系统处于手动状态，在自动扫描射水高空水炮灭火装置进入监视状态后，在其保护范围内，模拟火灾发生，待火源稳定燃烧后，在规定的时间内，自动扫描射水高空水炮装置应完成对火源的扫描和定位并发出报警﹑启动水泵、打开电磁阀等信号。此时使系统变为自动状态，则水泵应立即启动、电磁阀应立即打开、喷头应立即喷水灭火。射出的水柱应直接击中或覆盖火源。火源熄灭后，可人工复位自动扫描射水高空水炮灭火装置，使其重新处于监视状态；

4 自动扫描射水高空水炮灭火装置在复位、扫描旋转过程中应转动均匀、灵活。

16.2.11 智能灭火装置控制器调试应作下列功能检查并符合相关要求：

1 自检功能；

2 消音复位功能；

3 故障报警功能；

4 报警显示、记忆和打印功能﹔

5 对大空间灭火装置的状态显示和操作功能﹔

6 联动控制功能。

16.2.12 大空间灭火装置和智能灭火装置控制器调试完成后，应按本规程附录D中表D.0.4填写联动试验记录。
